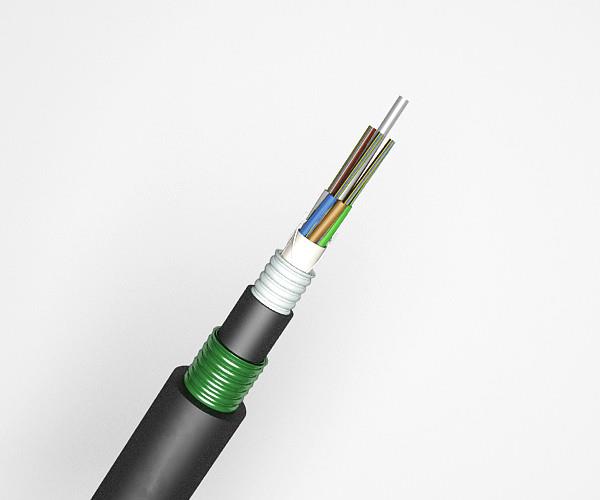

Cebl optig awyr agored GYFTA53
Mae'r ffibrau, 250μm yn cael eu gosod mewn tiwb rhydd wedi'i wneud o blastig modwlws uchel. Mae'r tiwbiau'n cael eu llenwi â dŵr − sy'n ail-lenwi cyfansawdd. Mae lociau plastig wedi'u hatgyfnerthu â ffibr wedi'u lleoli yng nghanol y craidd fel tiwbiau nad ydynt yn gryfder metelaidd.
 |  |
 |
|
Nodweddion
Perfformiad mechnical a thymheredd da
Tiwb rhydd cryfder uchel sy'n gwrthsefyll hydrolysis
Mae compownd llenwi tiwbiau arbennig yn sicrhau diogelwch ffibr yn feirniadol
Gwthiwch ymwrthedd a hyblygrwydd
Cymerir y mesurau canlynol i sicrhau bod y cebl yn dal dŵr:
Cyfansoddyn llenwi tiwb rhydd
Llenwi craidd cebl -100%
-APL, rhwystr oist
-PSP yn ymorolhau prawf lleithder −
-Water material blocio deunydd

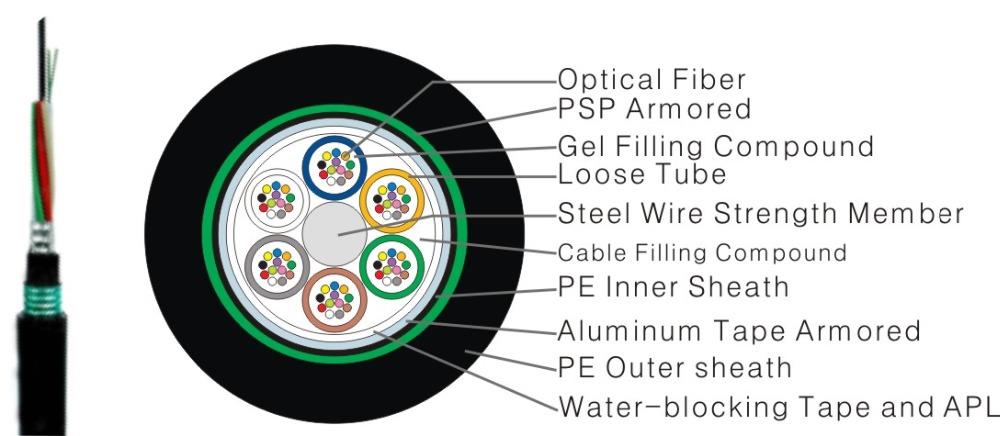

Strwythur a Manylebau Technegol
| increasad gan 2fibers | cyfrif ffibr | tiwbiau + llenwi | Uchafswm o ffibrau mewn tiwb | diamedr y cebl (mm) | pwysau cebl (kg / km) | cryfder tymor hir / byr (N) | gwasgwch resistabce hir / tymor byr (N / 100mm) |
| GYFTA53-2 ~ 48Xn | 2 ~ 48 | 8 | 6 | 16.8 | 270 | 1000/3000 | 1000/3000 |
| GYFTA53-50 ~ 96Xn | 50 ~ 96 | 8 | 12 | 18.9 | 330 | 1000/3000 | 1000/3000 |
| GYFTA53-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 20.0 | 390 | 1000/3000 | 1000/3000 |
| GYFTA53-122 ~ 144Xn | 122 ~ 144 | 12 | 12 | 22.3 | 460 | 1000/3000 | 1000/3000 |
Nodyn: Mae 1.suffix Xn yn dynodi math o ffibr ac yn gweld manylion yn y darlun codio ceblau FOCC
Mae trefniant lliw ffibr a thiwb wedi'i nodi yn y tabl adnabod lliwiau .
Ffibr Craidd Dosbarth A:
* Hyblygrwydd Gwych
** Cyflym a Sefydlog
*** Pellter trosglwyddo hir
FRP aelod cryfder nad yw'n fetelaidd:
* Gwrth-gyrydiad, cryfder lefel uchel
** Mae aelod cryfder canolog yn gwella
eiddo cywrain cebl a
diogelu ffibr
Gwain allanol :
* Deunyddiau AG newydd
** Wyneb llyfn
*** Gwrth-gyrydiad
**** Cyfeillgar i'r Amgylchedd
Nifer Digonol:
* Maint digonol yw ein haddewid.
** Mae mesurydd mesur wedi'i argraffu yn glir iawn.
Colofn ffibr Adnabod tiwb rhydd gyda FOCC
gellir adnabod y ffibrau mewn ceblau trwy adnabod lliwiau safonol yn unol â Safon YD / T901-2001.
Adnabod lliw safonol
Sylwer: A. pan fydd cyfrif ffibr un tiwb rhydd yn llai na 12, caiff y ffibrau eu nodi ar ffurf lliw NO.1 ar nant.
B.in adnabod lliw safonol, gellid newid lliw gwyn NO.6 yn ôl lliw natur, a elwir yn adnabod lliwiau safonol W.
Y coloure Adnabod tiwbiau rhydd mewn cebl
gellir adnabod y rhwbiau rhydd mewn cebl trwy gromatograff pan-chrom
Peilot cromatograff
Pan-gromatograff
Cais:
Cyfathrebu pellter hir a rhwydwaith yr ardal leol (LAN).
Cymhwysiad o'r awyr a'r sianel / dwythell.
