Polareiddio Ceblau Patch Ffibr Optig FC/PC-Cynnal

Croeso i brynu'r ceblau patsh ffibr optig FC/PC sy'n cynnal polareiddio gyda'n ffatri. Fel un o'r prif wneuthurwyr a chyflenwyr yn Tsieina, rydym hefyd yn croesawu'r gorchmynion wedi'u haddasu. Ymgynghorwch â'r pris a'r dyfynbris gyda ni nawr.



● Polareiddio Ffibr Cynnal gyda Chysylltwyr CC/PC ar y ddau ben
● Ar gael mewn tonfedd yn amrywio o 400 i 2200 nm
● Opsiynau Cysylltydd a Hyd Custom ar gael

Nodweddion

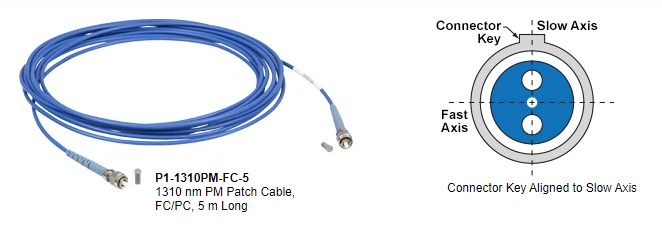

● Allwedd gul (2.0 mm) wedi'i halinio ag echel araf

● Colli dychwelyd nodweddiadol o 50 dB (40 db min)

● Ferrules Radiused Cerameg (UPC)

● Ø3 mm Siaced allanol amddiffynnol

● Ceblau Patch Custom ar gael



Paramedrau Technegol



Eitem # Rhagddodiad	P1-405BPM-FC	P1-488PM-FC	P1-630pm-Fc	P1-780pm-Fc	P1-980pm-Fc
Tonfedd alinio	405 nm	488 nm	630 nm	780 nm	980 nm
Specs ffibr
Math o Ffibr	PM-S405-XP (Panda)	PM460-HP (Panda)	PM630-HP (Panda)	PM780-HP (Panda)	PM980-XP (Panda)
Tonfedd weithredol	400 - 680 nm	460 - 700 nm	620 - 850 nm	770 - 1100 nm	970 - 1550 nm
Diamedr Maes Modda	3.3 ± 0.5 µm @ 405 nm	3.3 ± 0.5 µm @ 515 nm	4.5 ± 0.5 µm @ 630 nm	5.3 ± 1.0 µm @ 850 nm	6.6 ± 0.5 µm @ 980 nm
Agorfa rifolb	0.12	0.12	0.12	0.12	0.12
Specs cebl patch
Colled Mewnosodc,d	1.50 dB (mwyafswm) 1.20 dB (teip.)	1.50 dB (mwyafswm) 1.20 dB (teip.)	1.20 dB (mwyafswm) 1.00 dB (teip.)	1.00 dB (mwyafswm) 0.70 dB (teip.)	0.70 dB (mwyafswm) 0.50 dB (teip.)
Cymhareb Difodiantc,d	15 dB (min) 17 dB (teip.)	18 dB (min) 20 dB (teip.)	20 dB (min) 22 dB (teip.)	20 dB (min) 22 dB (teip.)	22 dB (min) 24 dB (teip.)
Colled Dychwelyd Optegolc	50 db yn nodweddiadol
Math o Gysylltydd	FC/PC
Lled Allweddol	2.00 ± 0.02 mm (allwedd gul)
Aliniad echel araf	Wedi'i alinio ag allwedd cysylltydde
Hyd cebl	1.0 m ar gyfer rhifau eitemau sy'n gorffen yn -1 2.0 m ar gyfer rhifau eitemau sy'n gorffen yn -2 5.0 m ar gyfer rhifau eitemau sy'n gorffen yn -5 10.0 m ar gyfer rhifau eitemau sy'n gorffen yn -10
Goddefgarwch hyd cebl	+0.075/-0 m
Math o Siaced	Ø3 mm Tiwbiau Furcation PVC Glas
Tymheredd Gweithredol	0 i 70 gradd
Tymheredd Storio	-45 i 85 gradd



Eitem # Rhagddodiad	P1-1064pm-Fc	P1-1310pm-Fc	P1-1550pm-Fc	P1-2000PM-FC
Tonfedd alinio	1064 nm	1310 nm	1550 nm	2000 nm
Specs ffibr
Math o Ffibr	PM980-XP (Panda)	PM1300-XP (Panda)	PM1550-XP (PANDA)	PM2000 (Panda)
Tonfedd weithredol	970 - 1550 nm	1270 - 1625 nm	1440 - 1625 nm	1850 - 2200 nm
Diamedr Maes Modda	6.6 ± 0.5 μm @ 980 nm	9.3 ± 0.5 µm @ 1300 nm	10.1 ± 0.4 µm @ 1550 nm	8.0 µm @ 1950 nm
Agorfa rifolb	0.12	0.12	0.125	0.20
Specs cebl patch
Colled Mewnosodc,d	0.70 dB (mwyafswm) 0.50 dB (teip.)	0.50 dB (mwyafswm) 0.30 dB (teip.)	0.50 dB (mwyafswm) 0.30 dB (teip.)	0.50 dB (mwyafswm) 0.30 dB (teip.)
Cymhareb Difodiantc,d	22 dB (min) 24 dB (teip.)	23 dB (min) 25 dB (teip.)	23 dB (min) 25 dB (teip.)	23 dB (min) 25 dB (teip.)
Colled Dychwelyd Optegolc	50 db yn nodweddiadol
Math o Gysylltydd	FC/PC
Lled Allweddol	2.00 mm ± 0.02 (allwedd gul)
Aliniad echel araf	Wedi'i alinio ag allwedd cysylltydde
Hyd cebl	1.0 m ar gyfer rhifau eitemau sy'n gorffen yn -1 2.0 m ar gyfer rhifau eitemau sy'n gorffen yn -2 5.0 m ar gyfer rhifau eitemau sy'n gorffen yn -5
Goddefgarwch hyd cebl	+0.075/-0 m
Math o Siaced	Ø3 mm Tiwbiau Furcation PVC Glas
Tymheredd Gweithredol	0 i 70 gradd
Tymheredd Storio	-45 i 85 gradd



Aliniad Allwedd Cable Patch FC/PC a FC/APC

Mae ceblau patsh FC/PC a FC/APC wedi'u cyfarparu â naill ai allwedd alinio cul 2.0 mm neu 2.2 mm o led sy'n ffitio i slot cyfatebol ar gydran baru. Mae'r allweddi a'r slotiau hyn yn hanfodol i alinio creiddiau ceblau patsh ffibr cysylltiedig yn gywir a lleihau colli'r cysylltiad i'r eithaf.

Er enghraifft, mae Thorlabs yn dylunio ac yn cynhyrchu llewys paru ar gyfer ceblau patsh FC/PC- a FC/APC i fanylebau manwl gywir sy'n sicrhau aliniad da pan gânt eu defnyddio'n gywir. Er mwyn sicrhau'r aliniad gorau, mae'r allwedd alinio ar y cebl patsh yn cael ei fewnosod yn y slot cul neu allwedd lydan gyfatebol ar y llawes paru.

Llewys paru slot llydan
2.2 mm Mae llewys paru slot-allwedd o led yn gydnaws â chysylltwyr allwedd llydan ac allwedd cul. Fodd bynnag, bydd defnyddio cysylltydd allwedd cul mewn slot allwedd eang yn caniatáu i'r cysylltydd gylchdroi ychydig yn y llawes baru (fel y dangosir yn fideo 56C). Er bod y cyfluniad hwn yn dderbyniol ar gyfer ceblau patsh gyda chysylltwyr FC/PC, ar gyfer cymwysiadau FC/APC, rydym yn argymell defnyddio llewys paru slot cul-allwedd i sicrhau'r aliniad gorau posibl.

Llewys paru slot cul-allwedd
2.0 mm Mae llewys paru slot cul-allwedd yn caniatáu ar gyfer yr aliniad gorau posibl o gysylltwyr FC/APC onglog, cul, fel y dangosir yn fideo 56D. Felly, nid ydynt yn gydnaws â chysylltwyr sydd ag allwedd 2.2 mm o led. Sylwch fod yr holl geblau patsh FC/PC a FC/APC a weithgynhyrchir gan Thorlabs yn defnyddio cysylltwyr allweddol cul.

Fideo 56D Llawes Paru Slot Cul a Chysylltydd Allweddol Cul

Unwaith y bydd cysylltydd allweddol cul yn cael ei fewnosod mewn llawes paru slot cul-allwedd, ni fydd y cysylltydd yn cylchdroi. Felly rydym yn argymell y llewys paru hyn ar gyfer cysylltwyr FC/PC a FC/APC ag allweddi cul.

Fideo 56C Llawes paru slot llydan a chysylltydd allweddol cul
Pan fydd cysylltydd allweddol cul yn cael ei fewnosod mewn llawes paru slot llydan, mae gan y cysylltydd le i gylchdroi. Ar gyfer cysylltwyr cul allweddol FC/PC, mae hyn yn dderbyniol, ond ar gyfer cysylltwyr cul allweddol FC/APC, bydd colledion cyplu sylweddol yn arwain.
