Hanfodion Rhwydwaith Goddefol a Gweithredol
Heddiw mae gennym fwy o wybodaeth nag erioed o'r blaen. Rydym yn byw mewn byd digidol ac mae lled band yn golygu bod byd digidol yn digwydd. Mae cwsmeriaid preswyl a busnes yn trethu rhwydweithiau copr sy'n heneiddio. Fodd bynnag, mae Rhwydwaith Optegol Goddefol (PON) fel Fiber-To-the-Home (FTTH) yn cael ei ddefnyddio fwyfwy i gwrdd ag anghenion lled band presennol ac yn y dyfodol na all y rhwydweithiau copr sy'n heneiddio eu cefnogi. Cyn cyflwyno'r PON, dylem siarad am hanfodion rhwydweithiau goddefol a gweithredol.
Mae llawer o fathau o rwydweithiau yn cario llawer o wahanol fathau o wybodaeth. Fodd bynnag, gellir rhoi'r holl rwydweithiau unigol hyn mewn un o ddau gategori: Goddefol neu Weithredol . Nid yw rhwydwaith goddefol yn defnyddio offer neu gydrannau trydan i gael y signal o un lle i'r llall. Mae rhwydwaith gweithredol yn defnyddio offer neu gydrannau trydan i lywio'r signal o un lle i'r llall. Yn ôl y cyfryngau trosglwyddo a ddefnyddir yn y rhwydweithiau, mae rhwydwaith copr goddefol , rhwydwaith copr acticve , rhwydwaith optegol goddefol , a rhwydwaith optegol gweithredol .
Rhwydwaith Copr Goddefol
Mae yna lawer o fathau o rwydweithiau copr goddefol. Fodd bynnag, yr un sydd bron pawb yn gyfarwydd ag ef yw eu rhwydwaith teledu cebl cartref (CATV). Mewn rhwydwaith CATV copr, mae'r darparwr cebl yn cyflenwi'r signal i'r cartref dros gebl cyfechelog. Yn y rhwydwaith mwyaf sylfaenol, mae'r cebl yn mynd i mewn i'r cartref ac yn cael ei gyfeirio at un teledu. Fodd bynnag, mae gan lawer o gartrefi nid yn unig un teledu. Ar gyfer cartrefi â setiau teledu lluosog, rhaid rhannu'r signal o'r darparwr cebl ar gyfer pob teledu i dderbyn y signal. Mae'r hollti fel arfer yn cael ei gyflawni gyda dyfais rhad y cyfeirir ati yn aml fel holltwr. Nid oes angen pŵer trydanol ar y holltwr. Fel arfer bydd mewnbwn unigol a gall fod ganddo allbynnau dau, tri, pedwar, neu fwy. Mae cebl unigol yn cael ei gyfeirio o'r hollti i bob teledu.
Un o'r problemau gyda'r math hwn o rwydwaith yw colli cryfder signal. Gan fod y signal o'r darparwr cebl wedi'i rannu a'i gyfeirio at setiau teledu lluosog, caiff cryfder y signal i bob teledu ei leihau. Gall ychwanegu gormod o setiau teledu leihau cryfder y signal i'r pwynt lle nad oes yr un o'r setiau teledu yn derbyn cryfder signal digonol i weithredu'n iawn. Pan fydd hyn yn digwydd, mae'n bryd edrych ar osod rhwydwaith CATV gweithredol.
Rhwydwaith Copr Actif
Yn union fel y mae llawer o fathau o rwydweithiau copr goddefol, mae yna hefyd lawer o fathau o rwydweithiau copr gweithredol. Roedd yr adran flaenorol yn canolbwyntio ar rwydwaith CATV cartref goddefol a nododd mai dim ond nifer cyfyngedig o setiau teledu y gallwch eu cysylltu â'r math hwn o rwydwaith. I gael cryfder signal digonol ar gyfer setiau teledu lluosog (er enghraifft, un ym mhob ystafell) mae angen rhwydwaith gweithredol.
Mewn un enghraifft o rwydwaith CATV cartref gweithredol, mae un cebl yn mynd i mewn i'r cartref ac yn cael ei gyfeirio at fwyhadur dosbarthu. Mae'r mwyhadur dosbarthu yn hybu neu'n ymhelaethu ac yn rhannu'r signal o'r darparwr cebl. Mae gan bob allbwn o'r mwyhadur dosbarthu gryfder signal sy'n hafal i gryfder y signal ar y cebl mewnbwn o'r darparwr cebl. Caiff cebl unigol ei gyfeirio o'r mwyhadur dosbarthu i bob teledu.
Mae'r math hwn o rwydwaith gweithredol yn goresgyn y broblem cryfder signal sy'n gysylltiedig â rhwydwaith goddefol. Fodd bynnag, mae'n ychwanegu lefel o gymhlethdod ac yn gofyn am bŵer. Pe byddai'r mwyhadur dosbarthu yn methu, byddai'r holl setiau teledu yn colli eu signalau. Byddai'r un peth yn wir pe bai'r mwyhadur dosbarthu yn cael ei ddatgysylltu heb ddamwain: byddai pob teledu yn y tŷ heb signal.
Rhwydwaith Optegol Goddefol

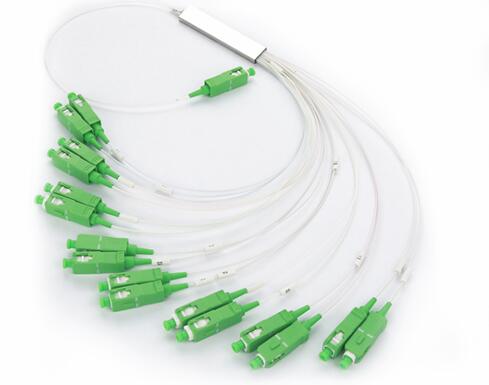

Mae sawl math o Rwydweithiau Optegol Goddefol (PONs). Mae un o'r mathau mwyaf cyffredin yn debyg iawn i'r rhwydwaith CATV goddefol a ddisgrifiwyd yn flaenorol. Fodd bynnag, defnyddir ffibr optegol yn lle cebl cyfechelog. Mae llawer o wahanol ddyfeisiau goddefol ar gael i gefnogi gwahanol fathau o dopolegau rhwydwaith corfforol. Cyplyddion optegol yw craidd unrhyw PON. Gall cyplydd optegol gyfuno dau neu fwy o signalau optegol yn allbwn unigol, neu gall y cyplydd gymryd un mewnbwn optegol a'i ddosbarthu i ddau neu fwy o allbynnau ar wahân. Dyma enghraifft o gyplydd 1 × 6. Mae'r cyplydd hwn yn hollti signal mewnbwn sengl yn chwe allbwn.
 |  |
Mae llawer o gyplyddion optegol wedi'u cynllunio ar gyfer gweithrediad dwyffordd (BiDi), sy'n galluogi defnyddio'r un cyplydd i naill ai gyfuno signalau neu rannu signalau. Mewn cyplydd BiDi, felly, gall pob porth fod yn fewnbwn neu'n allbwn. Fodd bynnag, ar gyfer cais PON, gellir cyfeirio at gyplydd optegol sy'n cael ei ddefnyddio i rannu signal fel Llorweddol Optegol .
Mewn PON, byddai'r mewnbwn i'r coupler yn cael ei rannu'n gyfartal rhwng y chwe allbwn. Byddai data sy'n mynd i mewn i'r cwpwrdd yn cael ei anfon at bob allbwn yn union fel y caiff y signal o'r darparwr CATV ei anfon i bob teledu yn y rhwydwaith copr goddefol. Er y bydd pob cynnyrch yn cario'r un wybodaeth â'r mewnbwn, bydd cryfder y signal yn cael ei leihau yn seiliedig ar nifer yr allbynnau. Mae terfyn cyfyngedig ar nifer yr allbynnau ar gyfer cais PON; fel arfer, y terfyn yw 32. Fodd bynnag, gall rhai ceisiadau gefnogi mwy (hyd at 64 yn FOCC ).
Rhwydwaith Optegol Actif
Mae rhwydwaith optegol gweithredol yn debyg iawn i rwydwaith CATV cartref a ddisgrifiwyd yn flaenorol. Mae un ffibr optegol yn cysylltu â switsh yn hytrach na mwyhadur dosbarthu. Mae'r switsh yn ailddarlledu'r data i bob defnyddiwr unigol. Mae cebl ar wahân yn cael ei gyfeirio o'r switsh i bob defnyddiwr unigol. Mae'r math hwn o rwydwaith gweithredol yn goresgyn y broblem cryfder signal sy'n gysylltiedig â rhwydwaith goddefol. Fodd bynnag, mae'n ychwanegu lefel o gymhlethdod ac yn gofyn am bŵer. Pe bai'r switsh yn methu, byddai'r holl ddefnyddwyr yn colli mynediad i ddata sy'n dod i mewn. Byddai'r un peth yn wir pe bai'r switsh yn colli pŵer: byddai'r data'n stopio llifo. Sylwer: Mae mwyhaduron optegol a ddefnyddir yn y rhwydweithiau optegol gweithredol (DWDM, CATV, SDH ac ati) i ymhelaethu ar y signalau optegol .
