Y tu mewn i ganolfan ddata hyperscale yng Ngogledd Virginia, mae pensaer rhwydwaith yn wynebu argyfwng gofod: rhaid i 144 o gysylltiadau ffibr wasgu i mewn i un uned rac wrth gefnogi trwygyrch 400 Gbps. Byddai angen deuddeg terfyniad ar wahân ar gysylltwyr LC traddodiadol, gan ddefnyddio gofod rac gwerthfawr a lluosi pwyntiau methiant. Mae'rCysylltydd optegol MTPyn datrys yr her ddwysedd hon trwy gadw 12 neu 24 o ffibrau o fewn un rhyngwyneb cryno-cyflawni'r un ôl troed ag un cysylltydd LC deublyg wrth gario chwe gwaith y cyfrif ffibr. Mae'r effeithlonrwydd pensaernïol hwn yn esbonio pam mae technoleg MTP bellach yn dominyddu seilwaith canolfan ddata modern, gan alluogi'r dwysedd lled band sydd ei angen ar gyfer cyfrifiadura cwmwl, llwythi gwaith deallusrwydd artiffisial, a phensaernïaeth rhwydwaith y genhedlaeth nesaf.
Deall Cysylltwyr Optegol MTP: Sefydliad Technoleg Aml-Fiber
Cysylltwyr optegol MTPcynrychioli newid sylfaenol mewn methodoleg terfynu ffibr optig. Yn hytrach na defnyddio'r dull deublyg traddodiadol lle mae angen ei gysylltydd ei hun ar bob pâr ffibr, mae technoleg MTP yn cyflogi asystem arae aml-ffibryn seiliedig ar lwyfan ferrule MT (Trosglwyddo Mecanyddol).
Mae'r dynodiad "MTP" yn sefyll amGwthiad Terfynu-ffibr-aml-ymlaen-, nod masnach cofrestredig a ddelir gan US Conec ar gyfer eu hamrywiad uwch o safon cysylltydd generig MPO (Multi{0}}ffibr Push On). Er bod y termau yn aml yn cael eu defnyddio'n gyfnewidiol mewn trafodaeth achlysurol,Cysylltwyr optegol MTPcyfeiriwch yn benodol at welliannau perchnogol US Conec dros y fanyleb MPO sylfaenol a ddatblygwyd yn wreiddiol gan Gorfforaeth NTT Japan yn yr 1980au.
Wrth ei graidd, mae'rCysylltydd ffibr MTPyn defnyddio ferrule MT hirsgwar sy'n mesur 6.4mm × 2.5mm-yn hynod debyg o ran dimensiynau cyffredinol i gysylltydd SC safonol. Fodd bynnag, mae'r ôl troed cryno hwn yn cuddio mecanwaith alinio soffistigedig sy'n gallu gosod hyd at 72 o ffibrau optegol unigol yn union. Mae'r ffurfweddiadau mwyaf cyffredin yn defnyddio 8, 12, neu 24 o ffibrau mewn amgylcheddau canolfan ddata, gydag araeau 12-ffibr yn gweithredu fel y safon de facto ar gyfer cymwysiadau optig cyfochrog 40G a 100G.
Mae'r cysylltydd yn gweithredu trwy fecanwaith cyplu gwthio-tynnu, a ddynodwyd fel SNAP (Small Form Factor No-enw Connector Assembly Procedure) ym manylebau'r diwydiant. Mae'r rhyngwyneb mecanyddol hwn yn sicrhau ymgysylltiad cadarnhaol tra'n galluogi technegwyr maes i gysylltu a datgysylltu terfyniadau cyfrif ffibr uchel gyda'r un rhwyddineb â chysylltwyr deublyg traddodiadol. Mae'r system yn ymgorffori dau binnau canllaw manwl ar gysylltwyr gwrywaidd sy'n paru â thyllau alinio cyfatebol ar gysylltwyr benywaidd, gan gyflawni'r cywirdeb lleoli is- micron sy'n hanfodol ar gyfer cynnal perfformiad optegol ar draws sianeli ffibr lluosog ar yr un pryd.
Cydymffurfiaeth safonau yw sylfaen y rhyngweithrededd MTP/MPO. Mae'r ddau deulu cysylltydd yn cydymffurfio âIEC 61754-7(safon ryngwladol) aTIA-604-5/FOCIS 5(Safon Gogledd America), gan sicrhau cydnawsedd corfforol ar draws gweithgynhyrchwyr. Mae'r safoni hwn yn galluogi dylunwyr rhwydwaith i integreiddio cydrannau o werthwyr lluosog tra'n cynnal nodweddion perfformiad cyson-ystyriaeth hanfodol ar gyfer gosodiadau ar raddfa fawr lle mae hyblygrwydd cyrchu offer yn effeithio'n uniongyrchol ar economeg prosiectau.
Mae'r ferrule MT ei hun yn cynrychioli cyflawniad peirianneg deunyddiau. Wedi'i wneud o wydr -bolymer polyphenylene sulfide (PPS) wedi'i lenwi yn hytrach na'r serameg neu zirconia a ddefnyddir mewn ffurelau ffibr sengl, mae'r ferrule MT yn cynnal sefydlogrwydd dimensiwn ar draws eithafion tymheredd tra'n galluogi'r mowldio manwl gywir i leoli creiddiau ffibr lluosog gyda goddefiannau wedi'u mesur mewn micromedrau. Mae'r cyfansoddiad polymer hwn hefyd yn cyfrannu at wydnwch y cysylltydd yn ystod cylchoedd paru dro ar ôl tro, ffactor hollbwysig o ystyried bod pob ymgysylltiad yn cynnwys alinio araeau o ddeuddeg neu fwy o wynebau diwedd ffibr yn hytrach nag un pâr.
Cysylltydd Optegol MTP yn erbyn MPO: Gwahaniaethau Peirianneg Beirniadol
Y cwestiwn "Beth yw'r gwahaniaeth rhwng MTP ac MPO?" arwynebau dro ar ôl tro mewn trafodaethau cynllunio rhwydwaith, gan greu dryswch yn aml oherwydd eu tebygrwydd ffisegol a'u cywerthedd swyddogaethol. Mae'r berthynas yn adlewyrchu brandiau yn erbyn fferyllol generig:Cysylltwyr optegol MTPcynrychioli ffurfiad gwell o bensaernïaeth MPO, gan ymgorffori gwelliannau dylunio perchnogol sy'n gwneud y gorau o ddibynadwyedd mecanyddol a pherfformiad optegol tra'n cynnal cydnawsedd llawn yn ôl â seilwaith MPO safonol.
Y Pum Gwellhad Critigol
System Cadw Pin Metel
Mae cysylltwyr MPO safonol yn defnyddio clampiau pin plastig i sicrhau'r pinnau canllaw manwl sy'n hanfodol ar gyfer aliniad ffibr. Yn ystod lleoli maes, mae'r mecanweithiau plastig hyn yn agored i doriadau straen pan fyddant yn destun cylchoedd paru dro ar ôl tro neu straen mecanyddol yn ystod llwybro ceblau. Mae'rCysylltydd optegol MTPdyluniad yn lle cilfachogclamp pin dur di-staensy'n darparu grym clampio llawer mwy tra'n gwrthsefyll diraddio dros oes weithredol y cysylltydd. Mae'r amnewidiad materol hwn sy'n ymddangos yn fân yn trosi i fywyd gwasanaeth hwy, mesuradwy, mewn amgylcheddau rhwydwaith traffig uchel lle mae cortynnau clwt yn cael eu hailgyflunio'n aml.
Canllaw Eliptig Geometreg Pin
Mae cysylltwyr MPO yn defnyddio pinnau canllaw silindrog siamffrog gydag ymylon cymharol finiog. Yn ystod ymgysylltu â chysylltwyr, mae'r awgrymiadau pin hyn yn cynhyrchu malurion microsgopig wrth iddynt fynd i mewn i dyllau alinio-gwarion sy'n cronni ar wynebau pen ferrule ac yn cyfrannu at ddiraddiad colled mewnosod dros amser.Cysylltwyr optegol MTPcyflogiawgrymiadau pin eliptiggydag arweiniad mwy graddol-mewn geometreg sy'n lleihau traul mecanyddol tua 40% o'i gymharu â chynlluniau siamffrog. Mae profion annibynnol yn dangos bod cysylltwyr MTP yn cynnal manylebau colli mewnosod y tu hwnt i 1,000 o gylchoedd paru, tra bod perfformiad MPO generig yn dechrau diraddio ar ôl 500-700 o gylchoedd mewn amodau canolfan ddata nodweddiadol.
Pensaernïaeth Ferrule arnofiol
Efallai mai'r arloesi MTP mwyaf canlyniadol yw ei ddyluniad ffurwl arnofio. Mewn cysylltwyr MPO safonol, mae'r MT ferrule yn cynnal safle sefydlog o fewn tai'r cysylltydd. Pan fydd straen ochrol yn gweithredu ar y cebl-o radii tro tynn, rheolaeth cebl amhriodol, neu ehangiad thermol-gall y ffurwl golli'r cyswllt corfforol gorau posibl â'i bartner paru, gan gynyddu colled mewnosod ac o bosibl achosi cysylltedd ysbeidiol. Mae'rFfurwl cysylltydd optegol MTP fel y bo'r angenmae'r mecanwaith yn caniatáu tua 0.5mm o symudiad ochrol tra'n cynnal pwysau llwytho'r gwanwyn-sy'n cadw cyswllt wyneb y pen ffibr hyd yn oed dan amodau llwyth ochr. Mae'r gwytnwch hwn yn arbennig o werthfawr mewn cysylltiadau offer gweithredol lle mae'n bosibl nad yw cyfeiriadedd porthladd transceiver yn cyd-fynd yn berffaith â geometreg llwybr cebl.
Dyluniad Tai Symudadwy
Mae defnyddioldeb maes yn cynrychioli mantais MTP arall. Gellir cael gwared ar y llety cysylltydd heb offer arbenigol, gan alluogi technegwyr i gael mynediad i'r MT ferrule ar gyfer glanhau, archwilio, neu ail-sgleinio ar ôl ei ddefnyddio. Mae'r dyluniad hwn hefyd yn hwylusotrosi rhyw-trawsnewid cysylltydd gwrywaidd (gyda phinnau) i fenyw (heb binnau) neu i'r gwrthwyneb-heb amnewid y cynulliad cysylltydd cyfan. Mae cysylltwyr MPO safonol fel arfer angen offer lefel ffatri ar gyfer addasiadau o'r fath, gan wneud ad-drefnu maes yn anymarferol pan fydd gofynion polaredd yn newid yn ystod uwchraddio rhwydwaith.
Mecanwaith Gwanwyn Hirgrwn
Mae sbring mewnol y cysylltydd yn darparu'r grym echelinol sy'n cynnal -fferru i-fferru cyswllt ar draws y rhyngwyneb paru.Cysylltwyr optegol MTPcyflogi aproffil gwanwyn hirgrwnwedi'i beiriannu'n benodol i wneud y mwyaf o glirio rhwng y coiliau gwanwyn a'r cebl rhuban ffibr. Mae'r optimeiddio geometrig hwn yn lleihau'r risg o ddifrod mecanyddol i'r strwythur rhuban cain yn ystod cydosod cysylltydd neu drin maes-modd methiant a welir yn achlysurol gyda ffynhonnau crwn mewn gweithrediadau MPO generig lle nad oes digon o glirio yn caniatáu cyswllt rhwng y gwanwyn a'r ffibr.
Effaith Perfformiad: Mesur y Gwahaniaeth
Mae'r gwelliannau mecanyddol hyn yn trosi i fanteision perfformiad optegol mesuradwy. Mae nodweddu labordy yn datgelu gwerthoedd colled mewnosod nodweddiadol ar gyfer cysylltwyr sydd wedi'u gosod a'u glanhau'n iawn:
Amlfodd MTP: 0.35 dB uchafswm (nodweddiadol: 0.15-0.25 dB)
Amlfodd MPO generig: 0.60 dB uchafswm (nodweddiadol: 0.25-0.40 dB)
MTP Singlemode: 0.50 dB uchafswm (nodweddiadol: 0.20-0.35 dB)
Modd Sengl MPO generig: 0.75 dB uchafswm (nodweddiadol: 0.35-0.50 dB)
Er y gall gwahaniaeth 0.15-0.25 dB ymddangos yn gymedrol ar ei ben ei hun, daw'r effaith gronnus yn sylweddol mewn systemau ceblau strwythuredig sy'n defnyddio pwyntiau cysylltu lluosog. Gallai pensaernïaeth dail asgwrn cefn canolfan ddata nodweddiadol ymgorffori pedwar i chwe rhyngwyneb cysylltydd ar hyd llwybr signal. DefnyddioCysylltwyr optegol MTPdrwyddi draw yn arbed 0.6-1.5 dB o gyllideb ddolen o'i gymharu â'r ymyl MPO generig sy'n trosi'n uniongyrchol i allu cyrhaeddiad estynedig neu ofynion chwyddo llai mewn cymwysiadau pellter hir.
Pensaernïaeth a Chydrannau: Y tu mewn i'r System MTP
Mae deall adeiladu cysylltwyr MTP yn amlygu ei alluoedd a'i fethodoleg defnyddio briodol. Mae'r system yn cynnwys saith cydran sylfaenol, pob un wedi'i pheiriannu i oddefiannau manwl gywir.
Cynulliad Ferrule MT
Mae'r ferrule MT hirsgwar yn ffurfio craidd optegol y cysylltydd. O fewn y manwl gywirdeb hwn-strwythur polymer wedi'i fowldio, mae tyllau lleoli ffibr yn cynnal goddefiannau aliniad o ±0.3 micromedr-tua 1/200fed diamedr blewyn dynol. Mae'r rheolaeth ddimensiwn hwn yn sicrhau, pan fydd dau ferrules yn paru o dan rym gwanwyn eu cysylltwyr priodol, bod creiddiau ffibr gwrthgyferbyniol yn alinio'n gyfechelog gyda chywirdeb digonol i drosglwyddo golau rhyngddynt heb fawr o golled.
Mae geometreg wyneb pen Ferrule yn cael sylw helaeth yn ystod gweithgynhyrchu. Mae dau broffil caboli yn dominyddu:Cyswllt Corfforol (PC)yn defnyddio crymedd sfferig bach sy'n sicrhau bod cyswllt corfforol yn digwydd yn y creiddiau ffibr eu hunain yn hytrach nag ar yr wyneb ferrule, gan leihau bylchau aer sy'n achosi adlewyrchiad cefn.Cyswllt Corfforol Ongl (APC), gan ddefnyddio ongl 8-gradd, yn cyfeirio unrhyw adlewyrchiad yn ôl o'r craidd ffibr-hanfodol ar gyfer cymwysiadau un modd pŵer uchel lle gall hyd yn oed adlewyrchiadau llai ansefydlogi ffynonellau laser neu lygru cywirdeb signal.
System Pin Canllaw
Mae dau bin dur di-staen manwl gywir, sydd fel arfer yn 0.7mm mewn diamedr, yn ymestyn o ferrule MT y cysylltydd gwrywaidd. Mae'r pinnau hyn yn gweithredu fel y prif fecanwaith alinio, gan baru â thyllau diamedr 0.71mm cyfatebol yn y ferrule benywaidd. Mae'r cliriad diametrig 10-micron yn darparu goddefgarwch digonol ar gyfer ehangu thermol tra'n cynnal y cywirdeb lleoli sy'n ofynnol ar gyfer cyplu optegol aml-ffibr.
Mae'r geometreg blaen eliptig a grybwyllwyd yn gynharach yn defnyddio plwm 0.02mm-mewn radiws-sy'n ddigon bach i roi arweiniad i'r tyllau aliniad ond yn ddigon mawr i osgoi ymyrraeth neu ddifrod mecanyddol yn ystod ymgysylltu. Mae grym cadw pin yn y clamp dur di-staen yn fwy na 30 Newton, gan sicrhau na all pinnau ollwng yn ystod gweithrediadau trin neu baru arferol.
Mecanwaith Llu'r Gwanwyn
Mae sbring mewnol y cysylltydd yn cynhyrchu 5-9 Newton o rym echelinol, gan wthio'r ffurwl MT ymlaen yn erbyn ei bartner paru. Rhaid i'r grym hwn ddod o fewn ystod a reolir yn ofalus: mae pwysau annigonol yn methu â chynnal cyswllt corfforol dibynadwy, tra gall gormod o rym gracio deunydd ferrule neu niweidio wynebau diwedd ffibr. Mae'r proffil gwanwyn hirgrwn a ddefnyddir ynCysylltwyr optegol MTPyn cynnal cysondeb yr heddlu hwn ar draws amrywiadau tymheredd o -40 gradd i +75 gradd - yr eithafion amgylcheddol sy'n nodweddiadol mewn seilwaith telathrebu.

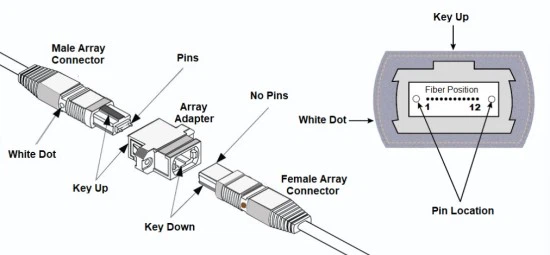

Tai Connector a Chyfluniad Rhyw
Mae'r gorchudd allanol, sydd fel arfer wedi'i fowldio o bolymer effaith uchel, yn darparu amddiffyniad mecanyddol ac yn ymgorffori'r mecanwaith clicied gwthio-. Mae safoni codau lliw yn gymorth i adnabod yn gyflym: mae dŵr neu lwydfelyn yn dynodi cysylltwyr amlfodd (OM3/OM4), tra bod melyn yn dynodi modd sengl (OS1/OS2). Mae amrywiadau perfformiad elitaidd yn aml yn defnyddio gorchuddion porffor neu ddu i'w gwahaniaethu'n weledol oddi wrth gydrannau gradd safonol.
Mae penderfyniad rhyw-gwrywaidd yn erbyn benywaidd-yn effeithio ar ddyluniad system mewn ffyrdd sylfaenol. Mae'r holl borthladdoedd offer gweithredol (trosglwyddyddion, switshis, llwybryddion) yn safoni ar gysylltwyr gwrywaidd i amddiffyn y pin mwy bregus-fferrulau â chyfarpar rhag trin difrod. O ganlyniad, mae'n rhaid i geblau cefnffyrdd sy'n cysylltu ag offer ddod i ben mewn cysylltwyr benywaidd, tra bod ceblau sy'n cydgysylltu paneli clwt neu gasetiau'n cyflogi cyfluniadau gwrywaidd i wrywaidd neu fenyw i-yn dibynnu ar y cynllun polaredd penodol a weithredir.
Polaredd a Chyfeiriadedd
Mae rheolaeth polaredd cysylltydd MTP yn cynnwys tair methodoleg gymeradwy (Dull A, B, a C fesul TIA- safonau 568), pob un yn optimeiddio pensaernïaeth ceblau gwahanol. Safle bysell y cysylltydd-ymwthiad bach ar un ochr i'r cartref-sy'n pennu cyfeiriadedd. Mae "allwedd-i fyny" yn dynodi'r pwyntiau allweddol i fyny yn ystod mewnosod llorweddol; mae "allwedd-lawr" yn ei gyfeirio i lawr.
Dull A(syth -drwodd, allwedd-hyd at allwedd-i lawr) yn cynnal safleoedd ffibr cyson (Safbwynt 1 i Safle 1, Safle 12 i Safle 12), gan ei wneud yn addas ar gyfer ymestyn rhediadau presennol ond angen trosi modiwl deublyg ar ddiweddbwyntiau ar gyfer trawsyrru-derbyn paru.
Dull B(wedi'i fflipio,{0}}hyd at allwedd-i fyny) yn gwrthdroi dilyniant ffibr (Sefyllfa 1 i Safle 12), gan ddarparu trosglwyddiad uniongyrchol-i-derbyn mapiau ar gyfer opteg cyfochrog heb drosi canolradd- gorau posibl ar gyfer cysylltu trosglwyddyddion 40G/100G yn uniongyrchol.
Dull C(pâr{0}}fflip doeth, allwedd-hyd at allwedd-i lawr) yn troi parau ffibr yn hytrach na'r arae gyfan, gan gynnal cywirdeb ffibr deublyg trwy bwyntiau cysylltu lluosog wrth ddefnyddio ffurfweddiadau addasydd safonol.
Mae cynllunio polaredd priodol yn ystod y defnydd cychwynnol yn atal y senario rhwystredig "mae'r cyfan yn gysylltiedig ond dim byd yn gweithio" lle mae haen ffisegol yn ymddangos yn gyfan ond eto mae trosglwyddiad signal yn methu oherwydd bod trosglwyddyddion yn mapio i drosglwyddyddion yn hytrach nag i dderbynyddion.
Rhyddhad Esgid a Straen
Mae cist y cysylltydd yn darparu rhyddhad straen lle mae'r siaced cebl yn trosglwyddo i gorff y cysylltydd. Mae pedwar proffil cychwyn safonol yn darparu ar gyfer geometregau gosod gwahanol:
Cist safonol: -dyluniad pwrpas cyffredinol ar gyfer senarios llwybro nodweddiadol
Esgid byr: 45% llai o ôl troed ar gyfer cymwysiadau dwysedd tra-uchel
cist 90 gradd: Cyfeiriadedd ongl dde-ar gyfer -cyfochrog-i-gysylltiadau panel
Boot breakout: Pontio o gebl rhuban i doriad ffibr unigol
Mae dewis cist yn dylanwadu ar fanylebau radiws tro lleiaf ac yn penderfynu a all ceblau lwybro'n uniongyrchol gyfagos i'w gilydd mewn meysydd clwt dwysedd uchel.
O 40G i 800G: Esblygiad Cymhwysiad
Mae mabwysiadu cysylltydd MTP yn olrhain yn uniongyrchol esblygiad technoleg opteg gyfochrog a gofynion lled band pensaernïaeth rhwydwaith modern. Mae deall y dilyniant hwn yn egluro pam mae MTP wedi dod yn brif ryngwyneb-ffibr.
Sefydliad 40G/100G (2010-2015)
Daeth opteg gyfochrog i'r amlwg fel y llwybr economaidd hyfyw i 40 Gigabit a 100 Gigabit Ethernet. Yn hytrach na phedryblu cyflymder lonydd ffibr unigol-sy'n gofyn am optoelectroneg esbonyddol fwy soffistigedig-Galluogwyd safonau IEEE 802.3ba40GBASE-SR4a100GBASE-SR4trwy redeg lonydd 10 Gbps lluosog yn gyfochrog dros ffibr amlfodd.
40GBASE-Mae SR4 yn defnyddio pedair lôn drosglwyddo a phedair yn derbyn, sef cyfanswm o wyth ffibr. Er bod hyn yn cyd-fynd yn ddamcaniaethol â chysylltydd MTP 8-ffibr, mae gosodiadau ymarferol wedi'u safoni ar gysylltwyr 12-ffibr gyda phedwar safle'r canol heb eu defnyddio. Darparodd y dull hwn gydnawsedd â'r seilwaith 12-ffibr presennol a galluogi mudo i gyflymderau uwch yn y dyfodol heb ailosod haenau ffisegol.
100GBASE-Mae SR4 yn yr un modd yn defnyddio pedair lôn, ond ar 25 Gbps y lôn. Mae'r un seilwaith ffibr MTP 12 yn cefnogi'r ddwy gyfradd, gyda thechnoleg traws-dderbynnydd yn pennu trwybwn gwirioneddol - mantais allweddol sy'n galluogi uwchraddio offer heb amnewid system ceblau.
Pontio 200G/400G (2016-2022)
Wrth i dechnoleg amgodio ddatblygu i gefnogi 50 Gbps a 100 Gbps fesul lôn ffibr, graddiodd cysylltwyr MTP i fyny mewn cynhwysedd lled band.400GBASE-SR8yn cyflogi wyth lôn ffibr ar 50 Gbps yr un, gan ddefnyddio rhyngwyneb MTP 8-ffibr. Fel arall,400GBASE-SR4.2yn lleihau i bedair lôn ar 100 Gbps yr un, gan alluogi trawsyrru 400G dros yr un seilwaith 8-ffibr a ddefnyddir ar gyfer 40G-er â gofynion cyllideb cyswllt llymach.
Mae'r graddio hwn yn dangos mantais MTP hanfodol: mae'r haen ffisegol yn aros yn gyson tra bod technoleg traws-gipio yn pennu lled band. Gall canolfan ddata â cheblau â seilwaith MTP 12-ffibr neu 24-ffibr yn 2015 ar gyfer defnydd 40G gefnogi trosglwyddyddion 400G yn 2023 heb gyffwrdd â'r ceblau strwythuredig - dim ond trwy uwchraddio offer gweithredol. Mae'r nodwedd hon sy'n diogelu'r dyfodol wedi arwain at safoni MTP eang hyd yn oed mewn lleoliadau maes glas lle mae gofynion cychwynnol yn nodi dim ond 10G neu 25G fesul lôn.
Y ffin 800G (2023-2025)
Mae 800 o weithrediadau Gigabit Ethernet cyfredol (802.3ck) yn cyflogi 16-o gysylltwyr MTP ffibr, gan ddefnyddio wyth lôn trawsyrru ac wyth lôn derbyn ar 100 Gbps yr un. Er bod cysylltwyr MPO 16-ffibr wedi bodoli mewn cymwysiadau arbenigol ers blynyddoedd, mae defnydd 800G yn gyrru eu mabwysiadu prif ffrwd mewn canolfannau data hyperscale. Mae uchder ferrule 2.5mm y cysylltydd yn cyfyngu dyluniadau un rhes i 12 ffibr; Mae amrywiadau 16-ffibr yn cyflogi dwy res gyfochrog o wyth ffibr yr un, gan gynnal yr un ôl troed cysylltydd cyffredinol.
Edrych ymlaen,1.6 Terabit Ethernet(yn cael ei ddatblygu) yn debygol o ddefnyddio naill ai 16 ffibr ar 200 Gbps y lôn neu 32 ffibr ar 100 Gbps y lôn. Mae pensaernïaeth cysylltydd MTP/MPO yn cyd-fynd â'r dwyseddau hyn, gyda 24-amrywiadau ffibr a 32-ffibr eisoes wedi'u safoni ar gyfer cymwysiadau cyfrifiadura perfformiad uchel arbenigol.
Y Tu Hwnt i Ganolfannau Data: Telathrebu a Menter
Er bod opteg gyfochrog canolfan ddata wedi ysgogi mabwysiadu MTP, mae'r dechnoleg yn darparu gwerth ar draws fertigol lluosog:
Swyddfeydd Canolog Telathrebu: Mae amgylcheddau CO cyfyngedig o le yn defnyddio systemau dosbarthu ffibr seiliedig ar MTP i gynyddu dwysedd porthladdoedd mewn raciau offer. Gall un casét MTP 1U gyflwyno 144 o borthladdoedd LC i offer tra'n cydgrynhoi i chwe 24 o gysylltiadau cefnffyrdd MTP ffibr - gan leihau màs cebl 95% o'i gymharu â chordiau clwt LC unigol.
Rhwydweithiau Campws: Mae asgwrn cefn prifysgol a champws corfforaethol yn defnyddio ceblau cefnffyrdd MTP rhwng adeiladau, ac yna'n torri allan i gysylltiadau LC deublyg mewn mannau terfyn. Mae'r bensaernïaeth hon yn symleiddio gosodiad planhigion y tu allan (un tyniad 12-ffibr yn lle chwe chebl dwplecs) tra'n darparu hyblygrwydd ar bwyntiau terfynu.
Darlledu a'r Cyfryngau: 12G{1}}Mae seilwaith fideo SDI mewn cyfleusterau cynhyrchu yn gynyddol yn defnyddio dosbarthiad ffibr dros gopr, gyda systemau MTP yn galluogi ad-drefnu cyflym wrth i anghenion cynhyrchu newid. Gall boncyff MTP ffibr 24- ddosbarthu deuddeg signal SDI 12G ledled cyfleuster, gyda modiwlau casét yn darparu'r trosi SDI i-ffibr yn y pwyntiau terfyn ffynhonnell a chyrchfan.
-Cyfrifiadura Perfformiad Uchel: Mae ffabrigau rhyng-gysylltu uwchgyfrifiadur yn defnyddio gweithrediadau MTP 16-ffibr a 24-ffibr arbenigol ar gyfer cysylltiadau prosesydd-i-brosesydd lled band isel, hwyrni, uchel. Mae'r cyfrif cysylltwyr gostyngol o'i gymharu â dewisiadau amgen deublyg yn lleihau cymhlethdod rhyng-gysylltiadau mewn systemau sy'n gofyn am filoedd o lwybrau data cyfochrog.
Ystyriaethau Defnyddio: Cynllunio ar gyfer Llwyddiant
Mae gweithredu MTP yn llwyddiannus yn gofyn am roi sylw i ffactorau nad ydynt yn berthnasol i systemau ffibr deublyg traddodiadol. Mae'r ystyriaethau hyn yn rhychwantu'r cyfnod dylunio trwy gynnal a chadw gweithredol.
Detholiad Sgema Polarity
Mae'r penderfyniad cynnar mwyaf canlyniadol yn cynnwys dewis methodoleg polaredd. Mae dulliau A, B, ac C ill dau yn gweddu i wahanol bensaernïaeth:
DewiswchDull Awrth ymestyn polaredd presennol-Seilwaith neu pan fo angen yr hyblygrwydd mwyaf posibl ar gyfer mathau amrywiol o offer. Mae ceblau boncyff Dull A yn gweithio'n gyffredinol ond mae angen naill ai fodiwlau addasydd fflipio polaredd neu fodiwlau torri allan deublyg sydd wedi'u ffurfweddu ar gyfer trawsyrru-derbyn cyfnewid.
DewiswchDull Bar gyfer{0}}atodi senarios uniongyrchol lle mae trosglwyddyddion opteg cyfochrog yn cysylltu trwy un boncyff MTP heb unrhyw drawsnewidiad canolradd. Mae'r cyfluniad hwn yn lleihau pwyntiau cysylltu ac yn optimeiddio cyllidebau colled mewnosod ond mae angen yr holl gydrannau trwy'r ddolen i gynnal polaredd Dull B.
DefnyddioDull Cmewn systemau ceblau strwythuredig gan ddefnyddio modiwlau casét lle mae cynnal paru sianeli deublyg trwy bwyntiau cysylltu lluosog yn hollbwysig. Mae dull troi pâr doeth Dull C yn gweithio gyda modiwlau addasydd safonol (nad ydynt yn-fflipio) tra'n sicrhau bod pob pâr ffibr deublyg yn cynnal trosglwyddiad cywir-i-derbyn mapiau.
Dogfennu dewis polaredd yn fanwl. Yn wahanol i systemau deublyg lle mae gwallau polaredd yn achosi methiannau amlwg (dim golau cyswllt), gall camgymeriadau polaredd MTP arwain at weithrediad system rhannol lle mae rhai parau ffibr yn gweithio tra bod eraill yn methu-cynhyrchu senarios datrys problemau hynod anodd.
Cyswllt Cyfrifo Cyllideb
Gwerthoedd colled mewnosod safonol ar gyfer cydrannau MTP:
Pâr o gysylltwyr MTP (wedi'u paru): 0.35 dB (aml-ddull), 0.50 dB (modd sengl)
Modiwl casét MTP: 0.75 dB nodweddiadol (yn cynnwys dau gysylltydd mewnol)
Gwanhau ffibr: 2.5 dB/km (OM4 @ 850nm), 0.35 dB/km (OS2 @ 1310nm)
Mae cyswllt nodweddiadol 100GBASE-SR4 sy'n cyflogi dau gortyn clwt MTP, un cebl boncyff, a dau fodiwl casét yn cronni tua 3.0 dB o golled mewnosod cyn ystyried gwanhau ffibr. Gyda chyllideb gyswllt 4.5 dB a nodir gan IEEE 802.3ba, mae hyn yn gadael ymyl 1.5 dB ar gyfer rhychwantau ffibr hyd at 600 metr ar OM4 - ymhell y tu hwnt i uchafswm y sianel 100-metr, gan ddarparu ymyl system sylweddol.
Fodd bynnag, rhaid i gymwysiadau modd sengl sy'n gweithredu ar bellteroedd estynedig roi cyfrif yn ofalus am golled cysylltydd cronedig. Mae cyswllt OS2 10 km gyda phedwar pwynt cysylltiad MTP yn defnyddio 2.0 dB mewn cysylltwyr ynghyd â 3.5 dB mewn gwanhau ffibr, sef cyfanswm o 5.5 dB. Os yw'r trosglwyddydd yn pennu cyllideb cyswllt o 7.0 dB, dim ond ymyl 1.5 dB sy'n parhau i fod yn ddigonol ar gyfer gweithrediadau nodweddiadol ond sydd angen sylw gofalus i lendid cysylltydd ac arferion gosod priodol.
Protocolau Glanhau
Glanhau ferrule MT yw'r ffactor unigol mwyaf hanfodol wrth gyflawni perfformiad optegol penodedig. Yn wahanol i gysylltwyr ffibr sengl lle mae archwiliad wyneb diwedd yn cwmpasu tua 125 micromedr, mae ffurwl MT yn cyflwyno hyd at 24 craidd ffibr wedi'u gwasgaru ar draws arwyneb 6.4mm × 2.5mm. Gall halogion unrhyw le ar yr arwyneb hwn-hyd yn oed milimetrau i ffwrdd o unrhyw graidd ffibr-fudo yn ystod gweithrediadau paru a dad-baru.
Yn arddull IBC -gwthio-i-lanhau offerdarparu'r safon aur ar gyfer glanhau MT ferrule. Mae'r dyfeisiau hyn yn defnyddio ffabrig glanhau microfiber wedi'i dorri'n fanwl gywir wedi'i ymestyn ar draws canllaw anhyblyg sy'n dilyn geometreg hirsgwar y ferrule yn union. Mae un strôc glanhau yn dileu halogiad gronynnol a ffilmiau olew microsgopig. Mae'r ffabrig glanhau yn symud ymlaen yn awtomatig i gyflwyno deunydd ffres ar gyfer pob gweithrediad, gan atal ailddosbarthu halogion.
Osgoi defnyddioswabiau neu weips, a all adael gronynnau ffibr ar yr wyneb ferrule. Yn yr un modd, mae aer cywasgedig yn aneffeithiol ac o bosibl yn niweidiol, oherwydd gallai yrru halogion yn ddyfnach i dyllau pin tywys lle mae'n anodd eu tynnu.
Sefydlu a gorfodi aglanhau-cyn-polisi cysylltu: glanhewch y ddau gysylltydd yn syth cyn paru, hyd yn oed os cânt eu hamddiffyn â chapiau llwch. Mae capiau llwch yn atal halogiad difrifol ond peidiwch â selio'n llwyr; gall gronynnau microsgopig ymdreiddio i gysylltwyr wedi'u capio dros gyfnodau o ddyddiau i wythnosau.
Profi a Dilysu
Mae angen offer arbenigol y tu hwnt i'r mesurydd pŵer a'r ffynhonnell golau a ddefnyddir ar gyfer dilysu ffibr deublyg ar gyfer profion cysylltwyr ffibr lluosog. Mae dau ddull yn dominyddu:
Profi Ffibr Unigol: Gan ddefnyddio cydosodiad ffan sy'n torri MTP i gysylltwyr LC neu SC deublyg unigol, gellir profi pob pâr ffibr gan ddefnyddio ffynonellau golau tonfedd deuol confensiynol a mesuryddion pŵer. Mae'r dull hwn yn darparu data perfformiad ffeibr wrth{4}}ffibr ond mae angen y ffan-cynulliad allan ac yn profi pob ffibr yn ddilyniannol-amser-yn cymryd llawer o amser ar gyfer systemau 24-ffibr.
Setiau Prawf Colled Aml-ffibr: Mae-offer prawf a adeiladwyd i'r pwrpas yn goleuo'r holl leoliadau ffibr mewn cysylltydd MTP ar yr un pryd gan ddefnyddio arae LED, yna mesurau a dderbynnir pŵer ar draws yr holl ffibrau gan ddefnyddio arae canfodydd cyfatebol. Mae'r offer hyn yn cwblhau mesur colled mewnosod o gysylltydd 12-ffibr mewn llai na 10 eiliad, gyda'r canlyniadau'n cael eu harddangos yn graffigol yn dangos statws pasio / methu ar gyfer pob safle ffibr. Er eu bod yn ddrytach nag offer prawf confensiynol, maent wedi'u cyfiawnhau'n economaidd ar gyfer prosiectau sy'n cynnwys cannoedd o gysylltiadau MTP.
Mae gwirio polaredd yn haeddu sylw ar wahân. Mae archwiliad gweledol o safle allweddol a mapio ffibr ar bob pen i gebl cefnffordd yn cadarnhau'r math polaredd cywir. Fodd bynnag, mae angen dilysu terfynololrhain ffibr-defnyddio ffynhonnell golau gweladwy wedi'i chwistrellu ar un pen wrth arsylwi pa safle ffibr sy'n goleuo yn y pen pellaf. Mae dynodwyr ffibr arbenigol yn symleiddio'r broses hon trwy amgodio data sefyllfa ddilyniannol ar bob ffibr, yna canfod a dadgodio'r dilyniant yn y pen pell yn awtomatig.
Perfformiad Elitaidd: Pan nad yw Manylebau Safonol yn Ddigon
Mae cysylltwyr MTP Elite yn cynrychioli uchafbwynt perfformiad technoleg aml-ffibr, gan ymgorffori goddefiannau gweithgynhyrchu a manylebau deunyddiau y tu hwnt i ofynion sylfaenol MTP. Nid gwahaniaethu marchnata yn unig yw dynodiad elitaidd-mae'n dangos gwelliannau mesuradwy sy'n hanfodol ar gyfer dosbarthiadau rhaglenni penodol.
Manylebau Optegol Gwell
Mae cysylltwyr MTP safonol yn nodi uchafswm colled mewnosod o 0.35 dB ar gyfer amlfodd a 0.50 dB ar gyfer modd-sengl. Mae amrywiadau elitaidd yn tynhau'r manylebau hyn i0.25 dB amlfoddaModd-sengl 0.35 dB-gwelliannau a gyflawnwyd drwy reoli geometreg ferrule llymach a goddefiannau lleoli ffibr yn ystod y cydosod.
Mae perfformiad colled dychwelyd yn gwella yn yr un modd. Mae cysylltwyr MTP APC safonol yn nodi colled enillion lleiaf o 55 dB ar gyfer cymwysiadau modd sengl. Mae amrywiadau elitaidd yn cyflawni60 dB o leiaf-hanfodol ar gyfer systemau DWDM pŵer uchel neu ddosbarthu fideo analog lle mae adlewyrchiadau munud yn ôl yn gallu achosi afluniad ail drefn neu ansefydlogrwydd laser.
Gwahaniaethu Prosesau Gweithgynhyrchu
Mae cynhyrchu cysylltwyr elitaidd yn defnyddio systemau archwilio ffurwl awtomataidd sy'n mesur geometreg ar 100+ bwyntiau ar draws yr wyneb, gan wrthod unrhyw ffurwl sy'n dangos gwyriad mwy na 50 nanomedr oddi wrth grymedd sfferig delfrydol (ar gyfer cysylltwyr PC) neu geometreg planar (ar gyfer APC). Mae llinellau cynhyrchu safonol fel arfer yn samplu-prawf ferrulau yn hytrach nag archwilio pob uned.
Mae lleoliad ffibr yn derbyn craffu tebyg. Mae systemau gweld awtomataidd yn cadarnhau bod pob craidd ffibr yn eistedd o fewn ±0.25 micromedr i'w safle enwol-yn dynnach na'r goddefiant ±0.30 micromedr a dderbynnir ar gyfer cysylltwyr gradd safonol. Mae'r gwelliant hwn, sy'n ymddangos yn fach iawn, o 0.05 micromedr yn golygu bod llai o golled mewnosod o'i luosi ar draws 12 neu 24 safle ffibr.
Gyrwyr Cais
Mae cydrannau elitaidd yn cyfiawnhau eu premiwm pris o 30-50% mewn sawl senario:
Hir-Haul Single-Dolenni Modd: Wrth ddefnyddio seilwaith MTP ar draws pellteroedd campws o 5-15 cilomedr, mae'r arbedion o 0.15 dB fesul cysylltydd yn adio'n gyflym. Mae pedwar pâr cysylltydd ar hyd llwybr 10 km yn arbed 0.6 dB gan ddefnyddio cydrannau Elite yn erbyn safonol - o bosibl yn osgoi'r angen am ymhelaethu optegol.
Cenhadaeth{0}}Systemau Argaeledd Critigol Uchel-: Mae lloriau masnachu ariannol, canolfannau rheoli traffig awyr, a chymwysiadau tebyg lle mae amser segur rhwydwaith yn arwain at ganlyniadau difrifol yn cyflogi cydrannau Elite i wneud y mwyaf o ymyl y system. Mae'r tebygolrwydd o fethiannau a achosir gan gysylltydd yn lleihau wrth weithredu'n dda o fewn manylebau yn hytrach nag ar derfynau goddefiant.
Opteg Gyfochrog 400G/800G: Mae -trosglwyddyddion cyflymach yn gweithredu gyda chyllidebau cyswllt tynnach na safonau 40G/100G cynharach. Efallai y bydd yr ymyl ychwanegol a ddarperir gan gysylltwyr Elite yn galluogi pwynt cysylltu ychwanegol yn y sianel neu'n caniatáu bodloni manylebau â ffibr OM3 ychydig yn hŷn yn hytrach na bod angen uwchraddio OM4.
Amlblecsu Is-adran Tonfedd Trwchus: Mae systemau DWDM sy'n trosglwyddo tonfeddi lluosog dros ffibrau sengl yn arbennig o sensitif i amrywiad colled mewnosod ar draws bandiau tonfedd ac i adlewyrchiad cefn a all achosi crosstalk rhwng sianeli. Mae manylebau elitaidd yn helpu i gynnal perfformiad system DWDM wrth ddefnyddio seilwaith MTP ar gyfer rhyng-gysylltiad amlblecsydd.
Heriau Gweithredu Cyffredin ac Atebion
Er gwaethaf symlrwydd cysyniadol MTP, mae defnyddio maes yn datgelu heriau cylchol a all danseilio perfformiad system. Mae deall y peryglon hyn yn galluogi strategaethau lliniaru rhagweithiol.
Her: Methiant Cyswllt Ysbeidiol
Symptomau: Mae cysylltiadau optegol yn sefydlu'n llwyddiannus ond yn arddangos gwallau didau cyfnodol neu golli signal cyflawn sy'n datrys yn ddigymell ar ôl eiliadau neu funudau.
Achos Gwraidd: Glanhau ferrule annigonol cyn cysylltiad. Mae halogion microsgopig ar-wynebau pen yn creu rhwystrau rhannol sy'n symud lleoliad oherwydd ehangiad thermol, dirgryniad, neu symudiad cysylltydd. Pan fydd gronynnau'n alinio â creiddiau ffibr, mae colled mewnosod yn cynyddu y tu hwnt i'r gyllideb gyswllt, gan achosi gwallau neu ollyngiadau.
Ateb: Gweithredu protocolau glanhau trwyadl gan ddefnyddio offer glanhau brand IBC sydd wedi'u cynllunio'n benodol ar gyfer ferrules MT. Glanhewch gysylltwyr gwrywaidd a benywaidd yn union cyn paru, hyd yn oed os oedd capiau llwch yn eu lle. Dilynwch y glanhau gydag archwiliad o dan chwyddhad 400x i wirio nad yw'r holl greiddiau ffibr a'r wyneb ferrule yn dangos unrhyw halogiad.
Her: Gwrthdroi Polarity
Symptomau: Mae haen ffisegol yn dangos parhad ond nid oes unrhyw drosglwyddo data yn digwydd. Mae profi parau ffibr unigol yn datgelu bod signalau a drosglwyddir yn ymddangos ar ffibrau derbyn anghywir.
Achos Gwraidd: Methodoleg polaredd anghywir o fewn y cyswllt. Cymysgu cydrannau Dull A a Dull B, defnyddio mathau addasydd anghywir, neu gysylltu bysell-hyd at allwedd-i fyny pan fydd angen bysell-hyd at allwedd{4}}i lawr.
Ateb: Dogfennu sgema polaredd yn ystod y cyfnod dylunio a chynnal disgyblaeth labelu llym. Defnyddiwch gysylltwyr cod lliw neu siacedi cebl i wahaniaethu rhwng gwahanol fathau o bolaredd (mae rhai sefydliadau'n mabwysiadu confensiynau fel gwyrdd ar gyfer Dull A, glas ar gyfer Dull B). Cyn datgan bod cyswllt yn weithredol, gwiriwch safle ffibr gan ddefnyddio chwistrelliad golau gweladwy neu ddynodwyr ffibr awtomataidd.
Her: Colled Mewnosod Gormodol
Symptomau: Mae colled mewnosod mesuredig yn fwy na'r manylebau gan 0.5-1.0 dB neu fwy, er gwaethaf defnyddio technegau gosod priodol a chysylltwyr glân.
Achos Gwraidd: Tri phosibilrwydd:
Difrod corfforol i wyneb y ffurwl o falurion yn ystod paru
Ffabrig glanhau diraddiedig yn arddull glanhau arddull IBC - (dylai ffabrig symud ymlaen i ddeunydd ffres bob strôc)
Allwthiad ffibr microsgopig neu dandoriad a achosir gan sgleinio amhriodol yn ystod cydosod y cysylltydd
Ateb: Archwiliwch -wynebau pen ferrule sydd wedi'u chwyddo'n fawr (lleiafswm 400x) am grafiadau, pyllau neu falurion wedi'u mewnosod. Os gwelir difrod ffurwl, mae angen ail-sgleinio'r cysylltydd mewn cyfleuster sydd â gosodiadau sgleinio MT ferrule-ail-cathru maes-yn gyffredinol mae'n anymarferol. Ar gyfer materion halogiad, perfformiwch gylchoedd glanhau ychwanegol gan ddefnyddio casetiau glanhau ffres. Ar gyfer diffygion gweithgynhyrchu cysylltwyr, ailosod yw'r unig ateb fel arfer.
Her: Methiant Ffibr Sengl mewn Cyswllt Ffibr Aml-
Symptomau: Mae'r rhan fwyaf o swyddi ffibr mewn cysylltydd MTP yn gweithredu fel arfer, ond mae un neu ddwy lôn yn dangos colled uchel neu fethiant llwyr.
Achos Gwraidd: Toriad ffibr unigol o fewn y cynulliad cebl, ffibr wedi'i blygu o dan gist y cysylltydd, neu ffibr sengl wedi'i ddifrodi yn ystod y broses sgleinio.
Ateb: Os yw'r methiant yn effeithio ar yr un sefyllfa ffibr ar draws profion lluosog, mae'r mater yn gorwedd yn y cysylltydd neu'r cebl. Ceisiwch ailosod y cysylltydd i ddiystyru halogiad. Os bydd methiant yn parhau, gall olrhain ffibr gyda golau gweladwy nodi lleoliad yr egwyl. Yn gyffredinol, mae angen amnewid ceblau yn gyfan gwbl ar ffibrau sydd wedi torri mewn cydosodiadau cebl-mae atgyweirio yn anymarferol. Mae'n bosibl y bydd modd trwsio ffibrau sydd wedi'u difrodi mewn cysylltwyr drwy eu hail-sgleinio mewn cyfleusterau arbenigol, er bod amnewid yn aml yn fwy cost-effeithiol.
Her: Methiant Cadw Cysylltwyr
Symptomau: Mae cysylltydd MTP yn rhyddhau neu'n ymddieithrio o'r addasydd yn ystod gweithrediad arferol, er gwaethaf gosodiad cychwynnol priodol.
Achos Gwraidd: Mecanwaith clicied wedi'u difrodi neu eu treulio ar dai cysylltydd, math addasydd anghydnaws, neu bwysau cebl gormodol yn gosod grym tynnu ar gysylltiad.
Ateb: Archwiliwch y glicied am ddifrod corfforol neu draul gormodol. Mae cliciedi MTP wedi'u cynllunio ar gyfer 500+ cylchoedd paru; gall cysylltwyr sy'n dangos difrod clicied ar ôl llai o gylchoedd ddangos triniaeth amhriodol neu gydrannau diffygiol. Sicrhewch fod math addasydd yn cyfateb i'r cysylltydd (mae addaswyr deublyg yn bodoli yn amrywiadau Math A a Math B-mae defnyddio'r math anghywir yn atal clicied cywir). Gweithredu rhyddhad straen priodol trwy sicrhau ceblau i raciau offer neu systemau rheoli cebl, byth yn caniatáu pwysau cebl i straen uniongyrchol cysylltiadau.
Trywydd y Dyfodol: Beth sydd Nesaf ar gyfer Technoleg Aml-Fiber
Mae esblygiad cysylltydd MTP yn parhau, wedi'i ysgogi gan ofynion lled band sy'n dod i'r amlwg a phensaernïaeth canolfan ddata esblygol. Mae nifer o fectorau datblygu yn haeddu sylw.
1.6T a Thu Hwnt: Cyfrif Ffibr Uwch
Er bod 12-cysylltwyr MTP ffibr yn dominyddu gosodiadau cyfredol, mae 16-amrywiadau ffibr a 24-ffibr yn ennill tyniant wrth i safonau Ethernet 800G a 1.6T aeddfedu. Mae'r cysylltwyr dwysedd uwch hyn yn cynnal yr un amlinelliad ferrule 6.4mm × 2.5mm trwy bentyrru rhesi ffibr lluosog yn fertigol - dwy res o wyth ar gyfer 16-ffibr, tair rhes o wyth ar gyfer 24-ffibr.
Mae'r heriau mecanyddol o gynnal aliniad is-micron ar draws rhesi ffibr lluosog yn cynyddu cymhlethdod yn sylweddol. Mae gweithgynhyrchu ferrule MT ar gyfer 24-araeau ffibr yn gofyn am offer arbenigol a rheolaethau proses llymach na chynhyrchu 12-ffibr. Fodd bynnag, mae'r manteision dwysedd yn gymhellol: gall un cebl cefnffordd MTP 24-ffibr gludo deuddeg sianel 100G deublyg, sy'n cyfateb i bedwar ar hugain o gortynnau clwt LC unigol.
Mae ymdrechion safoni ar gyfer 32-o gysylltwyr MTP ffibr (pedair rhes o wyth) ar y gweill, gan dargedu'n bennaf rhaglenni cyfrifiadura perfformiad uchel lle mae -rhyng-gysylltu{-prosesydd{-i-brosesydd yn gofyn am y dwysedd mwyaf posibl). Mae p'un a yw technoleg 32-ffibr yn canfod bod canolfan ddata wedi'i mabwysiadu'n eang yn parhau i fod yn ansicr - gallai cymhlethdod cynnal polaredd a sicrhau bod pob un o'r 32 ffibr yn bodloni manylebau colled gyfyngu ar eu defnyddio i gymwysiadau arbenigol.
Cyd-Integreiddio Opteg wedi'i Becynnu
Mae pensaernïaeth opteg wedi'i becynnu (CPO) ar y cyd yn integreiddio trosglwyddyddion optegol yn uniongyrchol i silicon switsh rhwydwaith, gan ddileu'r dagfa drydanol i drawsnewid optegol sy'n cyfyngu ar opteg y gellir ei phlygio'n draddodiadol. Mewn systemau GPG, mae cysylltwyr MTP yn cysylltu'n uniongyrchol i newid ASICs trwy gylchedau integredig ffotonig wedi'u mewnosod.
Mae'r integreiddiad hwn yn gofyn am nodweddion cysylltydd newydd: colled mewnosod isel iawn i wneud y gorau o'r gyllideb cyswllt optegol, dibynadwyedd hynod o uchel gan nad yw cysylltwyr yn-yn ddefnyddiol ar ôl cydosod y switsh, a'u bod yn gydnaws â dewis awtomataidd a{3} gosod offer ar gyfer gweithgynhyrchu cyfaint uchel. Mae dyluniadau MTP wedi'u haddasu wedi'u optimeiddio ar gyfer cymwysiadau GPG yn dod i'r amlwg, sy'n cynnwys ffactorau ffurf llai a mecanweithiau cadw ffurwl garw sy'n addas ar gyfer gosod parhaol.
Hollow-Cydweddoldeb Ffibr Craidd
Mae technoleg ffibr craidd gwag, sy'n trawsyrru golau trwy aer-criddiau llawn yn hytrach na gwydr solet, yn addo gostyngiadau hwyrni o 30-50% o'i gymharu â-ffibr modd sengl confensiynol{5}sy'n hanfodol ar gyfer masnachu amledd uchel a rhaglenni eraill sy'n sensitif i hwyrni. Fodd bynnag, mae diamedr maes modd mwy ffibr craidd gwag a goddefiannau aliniad gwahanol yn creu heriau cydnawsedd â chysylltwyr MTP presennol sydd wedi'u cynllunio ar gyfer ffibr safonol.
Mae gweithgynhyrchwyr cysylltwyr yn datblygu ferrules MT sydd wedi'u optimeiddio'n benodol ar gyfer ffibr craidd gwag, gan ymgorffori goddefiannau lleoli ffibr wedi'u haddasu a phatrymau tyllau pin canllaw mwy o bosibl. Os bydd ffibr craidd gwag yn cael ei fabwysiadu'n fasnachol ar raddfa eang, efallai y bydd angen uwchraddio neu amnewid sylfaen gosod presennol y seilwaith MTP traddodiadol er mwyn cyflawni'r perfformiad gorau posibl gyda'r math newydd o ffibr.
Gosod a Phrofi Awtomataidd
Mae'r defnydd presennol o MTP yn dibynnu'n fawr ar lafur technegydd medrus ar gyfer glanhau, gosod a dilysu cysylltwyr yn iawn. Nod mentrau diwydiant yw awtomeiddio'r prosesau hyn trwy systemau robotig sy'n gallu:
Glanhau cysylltwyr awtomataidd gan ddefnyddio actiwadyddion mecanyddol a reolir yn fanwl gywir
Gweledigaeth peiriant-archwiliad ffurwl yn seiliedig ar ganfod halogiad o dan-trothwyon gweladwy dynol
Monitro grym mewnosod awtomataidd gan sicrhau paru cywir heb-bwysleisio cydrannau
Profion optegol integredig yn darparu adborth pasio / methu ar unwaith
Byddai awtomeiddio o'r fath yn lleihau amser gosod yn ddramatig ac yn gwella cysondeb, yn arbennig o werthfawr mewn canolfannau data hyperscale sy'n defnyddio miloedd o gysylltiadau MTP yn ystod cyfnodau ehangu cyflym.
Cwestiynau Cyffredin
Beth yw'r gwahaniaeth byd go iawn rhwng cysylltwyr MTP a MPO?
Mae cysylltwyr MTP yn ymgorffori pum gwelliant allweddol dros MPO generig: metel yn lle cadw pinnau plastig, pinnau tywys eliptig yn hytrach na chamfered, dyluniad ffurwl arnofio, tai symudadwy ar gyfer defnyddioldeb maes, a ffynhonnau hirgrwn sy'n amddiffyn ffibrau rhuban. Mae'r gwelliannau hyn yn arwain at golled mewnosod gwell o tua 0.15-0.25 dB ac oes weithredol sylweddol hirach - fel arfer yn fwy na 1,000 o gylchoedd paru yn erbyn 500-700 ar gyfer MPO safonol.
A allaf gymysgu cysylltwyr MTP a MPO yn yr un cyswllt?
Ydy-mae'r ddau deulu o gysylltwyr yn cydymffurfio â safonau IEC 61754{-7 a TIA-604-5, gan sicrhau cydnawsedd ffisegol. Fodd bynnag, bydd perfformiad optegol yn cael ei gyfyngu gan y manylebau MPO sy'n perfformio'n is. Ar gyfer gosodiadau sy'n hanfodol i genhadaeth lle mae cyllidebau colled mewnosod yn dynn, mae cynnal MTP trwy'r ddolen gyfan yn gwneud y gorau o berfformiad.
Sawl cyfrif ffibr sydd ar gael mewn cysylltwyr MTP?
Mae ffurfweddiadau safonol yn cynnwys 8, 12, 16, a 24 ffibr. 12-amrywiadau ffibr sy'n dominyddu gosodiadau canolfannau data oherwydd eu hoptimeiddio ar gyfer opteg cyfochrog 40G/100G{7}}mae cysylltwyr ffibr yn gwasanaethu cymwysiadau 200G/400G{{10}ffibr a 24-newidiadau ffibr a gefnogir yn uwch, er bod mabwysiadau dwysfwyd 8 yn parhau i gael eu cynnal. cyfleusterau hyperscale ac amgylcheddau cyfrifiadura perfformiad uchel.
Pa ddull polaredd ddylwn i ei ddefnyddio?
Mae Dull B (allwedd-hyd at yr allwedd-i fyny, dilyniant ffibr wedi'i fflipio) yn gweithio orau ar gyfer -atodi cymwysiadau opteg cyfochrog uniongyrchol lle mae trosglwyddyddion yn cysylltu trwy gebl boncyff sengl heb drawsnewid canolradd. Mae Dull A (allwedd-hyd at allwedd-i lawr, syth-trwodd) yn darparu'r hyblygrwydd mwyaf ar gyfer-amgylcheddau cyfarpar cymysg ac integreiddio seilwaith etifeddol ond mae angen polaredd-trosi modiwlau. Mae Dull C yn addas ar gyfer senarios arbenigol sy'n gofyn am gywirdeb pâr ffibr trwy bwyntiau cysylltu lluosog.
A oes angen cysylltwyr MTP gradd Elite arnaf?
Mae cysylltwyr elitaidd yn cyfiawnhau eu cost premiwm mewn tair senario: -haul{1}}dolenni modd sengl hir lle mae 0.10-0.15 dB fesul cysylltydd yn gwneud arbedion sylweddol, cenhadaeth-cymwysiadau hanfodol lle mae uchafswm ymyl system yn hollbwysig, neu leoliadau 400G/800G gyda chyllidebau cyswllt tynn. Ar gyfer cymwysiadau campws neu ganolfan ddata nodweddiadol sy'n defnyddio cydrannau MTP o safon safonol, nid oes angen perfformiad Elite.
Sut mae glanhau cysylltwyr MTP yn iawn?
Cyflogi{0}}brand IBC neu wthio-i-lanhau offer sydd wedi'u cynllunio'n benodol ar gyfer MT ferrules. Mae'r dyfeisiau hyn yn defnyddio ffabrig microfiber wedi'i dorri'n fanwl gywir i lanhau'r wyneb ferrule hirsgwar cyfan mewn un strôc ar yr un pryd. Glanhewch gysylltwyr gwrywaidd a benywaidd yn union cyn paru, hyd yn oed os oedd capiau llwch yn bresennol. Osgoi swabiau, cadachau, neu aer cywasgedig-mae'r dulliau hyn yn profi'n aneffeithiol neu'n gallu bod yn niweidiol ar gyfer cysylltwyr aml-ffibr. Dilyn glanhau gyda-archwiliad wyneb diwedd o dan chwyddhad 400x.
Pa golled mewnosod ddylwn i ei ddisgwyl gan gysylltiadau MTP?
Mae cysylltiadau MTP Elite sydd wedi'u gosod a'u glanhau'n gywir fel arfer yn mesur 0.15-0.25 dB ar gyfer amlfodd a 0.20-0.35 dB ar gyfer un modd. Mae cysylltwyr MTP safonol yn dangos 0.25-0.35 dB (aml-ddull) neu 0.35-0.50 dB (modd sengl). Mae gwerthoedd sy'n fwy na'r ystodau hyn yn dynodi halogiad, difrod ffisegol, neu gamaliniad cysylltydd y mae angen ymchwilio iddo a'i adfer.
Tecawe Allweddol
Cysylltwyr optegol MTPgalluogi gwelliant dwysedd 6-12 × dros derfyniadau ffibr deublyg traddodiadol, gan gadw 8-24 o ffibrau o fewn rhyngwyneb cryno sengl sy'n cyfateb i ddimensiynau ôl troed cysylltydd SC.
Mae'r dynodiad "MTP" yn nodi gwelliannau perchnogol US Conec i'r safon MPO generig, gan ymgorffori cadw pin metel, pinnau canllaw eliptig, pensaernïaeth ferrule fel y bo'r angen, tai symudadwy, a mireinio - ffynhonnau hirgrwn sy'n darparu colled mewnosod gwell 0.15-0.25 dB a oes weithredol dwbl o'i gymharu â manylebau sylfaenol MPO.
Mae angen protocolau glanhau trwyadl ar gysylltwyr ffibr lluosog sy'n defnyddio offer arddull IBC ac archwiliad wyneb diwedd gorfodol cyn pob gweithrediad paru-mae halogiad anweledig i'r llygad noeth yn achosi diraddio colled mewnosod sy'n tanseilio perfformiad cyswllt.
Mae dewis methodoleg polaredd (Dull A, B, neu C) yn cynrychioli'r penderfyniad dylunio mwyaf canlyniadol mewn gosodiadau MTP, gan fod anghysondebau polaredd yn achosi methiant trawsyrru cyflawn er gwaethaf cysylltiadau ffisegol-mae dogfennaeth gynhwysfawr a disgyblaeth labelu yn hanfodol ar gyfer gweithredu llwyddiannus.
Cysylltydd optegol MTPgraddfeydd technoleg o gymwysiadau 40G/100G cyfredol trwy safonau 800G a 1.6T sy'n dod i'r amlwg, gan ddarparu prawfesur haen ffisegol ar gyfer y dyfodol sy'n galluogi uwchraddio lled band trwy amnewid traws-dderbynnydd heb addasiadau system ceblau strwythuredig.
