Mae doriad modd sengl MTP yn trosi cysylltiadau ffibr aml-dwysedd uchel yn gysylltiadau deublyg unigol trwy hollti un cysylltydd MTP sy'n cynnwys 8, 12, neu 24 ffibr yn borthladdoedd deublyg LC neu SC lluosog. Mae'r dyluniad hwn yn defnyddio ffibr modd sengl OS2 9/125μm{-i gefnogi trawsyrru pellter hir hyd at 40 cilomedr tra'n cynnal ansawdd y signal ar draws y toriad.
Y Bensaernïaeth y tu ôl i Geblau Ymneilltuo MTP
Mae strwythur sylfaenol cebl torri allan modd sengl mtp yn cynnwys dau bwynt terfynu gwahanol. Mae un pen yn cynnwys un cysylltydd MTP (Multi{2}}ffibr Termination Push-ymlaen) sy'n cynnwys ffibrau lluosog o fewn ffurwl cryno, tra bod y gwyntyllau pen arall allan i gysylltwyr deublyg unigol. Mae'r bensaernïaeth hon yn datrys her canolfan ddata hollbwysig: sut i ryngwynebu offer optig cyfochrog dwysedd uchel â seilwaith ffibr deublyg traddodiadol.
Ffurfweddiad Connector
Mae ochr y cysylltydd MTP fel arfer yn dod mewn ffurfweddiadau benywaidd neu wrywaidd. Mae gan gysylltwyr benywaidd ddiffyg pinnau canllaw a mate gyda chysylltwyr gwrywaidd sy'n cynnwys dau binnau canllaw manwl gywir sy'n sicrhau aliniad ffibr cywir. Gall cysylltwyr MTP gynnwys 8, 12, neu 24 ffibr, gyda 12-ffurfweddiadau ffibr yn fwyaf cyffredin ar gyfer cymwysiadau 40G a 100G. Mae'r cysylltydd yn cynnwys mecanwaith gwthio -tynnu tab ar gyfer gosod a thynnu un llaw, gan leihau amser gosod mewn amgylcheddau rac trwchus.
Ar yr ochr ymneilltuo, mae pob pâr ffibr yn dod i ben mewn cysylltwyr LC neu SC dwplecs safonol. Mae cysylltydd MTP 12-ffibr yn torri allan yn chwe chysylltiad LC deublyg, tra bod fersiwn 8-ffibr yn darparu pedair sianel deublyg. Mae'r cysylltwyr deublyg hyn yn dilyn olion traed o safon diwydiant, gan sicrhau cydnawsedd â phorthladdoedd switsh presennol, trosglwyddyddion, a phaneli clytiau.
Manylebau ffeibr Modd Sengl OS2
Mae'r toriad modd sengl mtp yn defnyddio ffibr graddedig OS2 gyda diamedr craidd o 9 micromedr a diamedr cladin o 125 micromedr (9/125μm). Mae ffibr modd sengl OS2 yn cefnogi pellteroedd trawsyrru o 5-10 cilomedr ar donfedd 1310nm a 30-40 cilomedr ar donfedd 1550nm ar gyfer 10 Gigabit Ethernet. Mae'r gallu pellter hir hwn yn gwneud toriadau modd sengl yn hanfodol ar gyfer rhwydweithiau campws, rhwydweithiau ardal fetropolitan, a chysylltiadau rhwng adeiladau lle mae cyfyngiadau pellter ffibr amlfodd yn rhwystr.
Mae'r adeiladwaith cebl fel arfer yn cynnwys diamedr cefnffordd 2.0mm neu 3.0mm gyda choesau microduct unigol 0.9mm neu 2.0mm ar yr ochr dorri allan. Mae lliwio siaced felen yn dynodi ffibr modd sengl, gan ddilyn safonau codau lliw'r diwydiant sy'n helpu technegwyr i adnabod mathau o geblau yn gyflym wrth osod a chynnal a chadw.

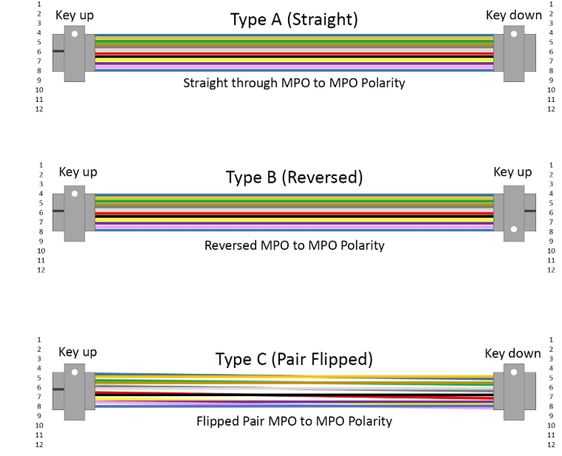

Rheoli Polaredd mewn-Torri Modd Sengl
Mae polaredd yn diffinio'r llwybr ffibr o borthladdoedd trawsyrru (Tx) i dderbyn (Rx) ar draws y rhwydwaith. Heb bolaredd priodol, ni all signalau a drosglwyddir gyrraedd eu derbynyddion arfaethedig, gan achosi methiannau cyfathrebu.Cebl torri allan MTPs gweithredu polaredd trwy dri ffurfwedd safonol a ddiffinnir gan safonau TIA-568.
Polaredd Math A
Mae ceblau Math A yn defnyddio allwedd-cysylltydd i fyny ar un pen a chysylltydd allwedd-i lawr ar y pen arall, gan gynnal cysylltiad trwodd syth lle mae safle ffibr 1 yn cysylltu â safle 1 ar y pen arall. Mae'r allwedd yn cyfeirio at allwthiad ffisegol ar y cysylltydd MTP sy'n pennu cyfeiriadedd yn ystod paru.
Mewn ceblau torri allan Math A, mae'r mapio ffibr yn parhau i fod yn ddilyniannol. Mae safle 1 a 2 ar y cysylltydd MTP yn torri allan i'r pâr deublyg LC cyntaf, safleoedd 3 a 4 i'r ail LC dwplecs, ac ati. Mae'r mapio syml hwn yn symleiddio'r broses o ddatrys problemau ond mae angen mathau penodol o gortynnau clytiau (cordiau croesi A-B) ar gysylltiadau offer er mwyn cyflawni aliniad Tx i-Rx yn iawn.
Math B Polaredd
Mae ceblau Math B yn defnyddio cysylltwyr bysell i fyny ar y ddau ben gyda safleoedd ffibr wedi'i wrthdroi-ffibr yn safle 1 ar un pen gyda safle 12 ar y pen arall. Mae'r cyfluniad gwrthdroi hwn yn arbennig o boblogaidd ar gyfer cysylltiadau uniongyrchol 40G QSFP + a 100G QSFP28 oherwydd ei fod yn naturiol yn darparu'r fflip polaredd gofynnol.
Mae ceblau torri allan Math B yn gweithio'n ddi-dor gyda thrawsgludwyr 40GBASE-SR4 PSM4 ar gyfer trosi porthladdoedd 40G yn bedwar cysylltiad 10G neu borthladd 100G yn bedwar cysylltiad 25G. Mae'r polaredd gwrthdro yn dileu'r angen am gortynnau clwt arbenigol ar y ddau ben -syth safonol-trwy A{-Mae cortynnau clwt B yn gweithio'n gywir ar draws y sianel.
Math C Polaredd
Mae ceblau Math C yn troi parau ffibr cyfagos. Mae safle 1 yn symud i safle 2 ar y pen arall, safle 2 yn symud i safle 1, ac mae'r fflipio pâr hwn yn parhau trwy'r cysylltydd. Er ei fod yn llai cyffredin mewn-cymwysiadau modd sengl, mae Math C yn darparu hyblygrwydd mewn rhai pensaernïaeth sy'n seiliedig ar gasét lle mae-fflipio pâr yn symleiddio'r cynllun polaredd cyffredinol.
Y rheol hollbwysig: peidiwch byth â chymysgu mathau polaredd o fewn un sianel. Mae gwneud hynny yn achosi camlinio signal a methiannau cyfathrebu.
Mathau Pwyleg: UPC ac APC
Mae ceblau torri allan MTP modd sengl yn defnyddio dau fath o sglein ferrule sy'n effeithio'n ddramatig ar berfformiad optegol. Mae'r math sglein yn pennu sut mae golau yn ymddwyn mewn cysylltiadau ffibr a pha gymwysiadau y mae'r cebl yn eu cynnal.
Nodweddion Pwyleg UPC
Mae cysylltwyr UPC (Cyswllt Corfforol Ultra) yn cynnwys wynebau diwedd ffibr wedi'u sgleinio heb unrhyw ongl, er bod ganddynt ychydig o grymedd ar gyfer aliniad craidd gwell, gan gyflawni colled dychwelyd o tua - 50dB neu well. Mae'r broses sgleinio yn creu wyneb pen siâp cromen sy'n lleihau bylchau aer pan fydd dau gysylltydd yn paru.
Mae cysylltwyr UPC yn defnyddio codau lliw glas ar geblau modd sengl. Maent yn gweithio'n dda ar gyfer y rhan fwyaf o gymwysiadau canolfan ddata lle mae colled dychwelyd cymedrol yn ddigon. Mae sglein UPC yn canfod defnydd eang mewn teledu digidol, teleffoni a systemau data. Mae'r broses weithgynhyrchu ar gyfer sglein UPC yn llai cymhleth nag APC, gan arwain at gostau cebl is yn nodweddiadol.
Manteision Pwyleg APC
Mae cysylltwyr APC (Angled Physical Contact) yn cynnwys wynebau diwedd ffibr wedi'u sgleinio ar ongl 8 gradd, gan gyflawni colled dychwelyd uwch o -60dB neu well. Mae'r ongl hon yn cyfeirio golau adlewyrchiedig i'r cladin ffibr yn hytrach nag yn ôl tuag at y ffynhonnell golau, gan leihau adlewyrchiad cefn yn ddramatig.
Mae cysylltwyr APC yn defnyddio codau lliw gwyrdd i'w gwahaniaethu oddi wrth fersiynau UPC, gan atal camgymhariadau peryglus. Mae'r sglein onglog yn gwneud cysylltwyr APC yn hanfodol ar gyfer cymwysiadau sy'n sensitif i golled dychwelyd, gan gynnwys systemau troshaenu fideo RF, rhwydweithiau optegol goddefol (PON), a systemau WDM tonfedd uchel sy'n gweithredu dros 1550nm.
Rhybudd Beirniadol: Peidiwch byth â pharu cysylltwyr UPC ac APC. Mae paru UPC ag APC yn achosi perfformiad gwael oherwydd ni all creiddiau ffibr gyffwrdd yn iawn, a gallant niweidio'r ddau gysylltydd yn barhaol ac o bosibl ddinistrio offer trawsgludwr drud.
Cymwysiadau yn Seilwaith y Ganolfan Ddata
Mae ceblau torri allan modd sengl MTP yn datrys heriau cysylltedd penodol sy'n codi mewn pensaernïaeth canolfan ddata fodern. Mae deall y cymwysiadau hyn yn helpu dylunwyr rhwydwaith i ddewis cyfluniadau cebl priodol.
Mudo 40G i 10G
Mae ceblau torri allan MTP-LC yn pontio bylchau rhwng offer 10G hŷn a systemau 40G mwy newydd, gan ganiatáu i bedwar trosglwyddydd 10G SFP+ gysylltu trwy un porthladd 40GBASE-SR4 QSFP+. Mae'r trawsnewidiad hwn yn ymestyn oes ddefnyddiol seilwaith 10G tra'n galluogi mudo graddol i rwydweithio cyflymach.
Mae'r toriad yn digwydd ar ochr y switsh, lle mae un porthladd 40G yn cefnogi pedwar cysylltiad 10G ar wahân. Mae pob cysylltiad 10G yn defnyddio rhyngwyneb LC deublyg safonol, gan gynnal cydnawsedd â switshis 10G, gweinyddwyr ac araeau storio presennol. Mae'r dull hwn yn dileu'r angen am drawsnewidwyr cyfryngau drud neu amnewid offer yn gyfan gwbl.
Trosi 100G i 25G
Mae egwyddorion tebyg yn berthnasol i amgylcheddau 100G. Mae un trosglwyddydd 100GBASE-PSM4 QSFP28 yn cysylltu drwy doriad MTP 8-ffibr i bedwar trosglwyddydd 25G SFP28 LR, gan rannu lled band 100G ar draws pedair sianel 25G. Mae'r patrwm trosi hwn yn cefnogi amgylcheddau cyflymder cymysg lle mae rhai gweinyddwyr yn gweithredu ar 25G tra bod switshis craidd yn darparu dolenni i fyny 100G.
Mae angen ffibr un modd ar dechnoleg PSM4 (Lôn Sengl Gyfochrog-Modd 4{-) ac fel arfer mae'n defnyddio tonfedd 1310nm. Mae pob lôn 25G yn trosglwyddo'n annibynnol, gan ddarparu hyblygrwydd ar gyfer cydbwyso llwythi a chyfluniadau diswyddo.
Ceblau Strwythuredig Rhwng Paneli Patch
Mae gwasanaethau ymneilltuo MTP yn galluogi defnydd cyflym o gysylltedd maes clwt aml-borthladd dwysedd uchel ar gyfer rhaglenni Rhwydwaith Ardal Storio (SAN) a rhwng Prif Fframiau Dosbarthu (MDFs) a Fframiau Dosbarthu Canolradd (IDFs). Yn hytrach na rhedeg ffibrau deublyg unigol rhwng lloriau neu adeiladau, mae technegwyr yn defnyddio ceblau cefn MTP ar gyfer asgwrn cefn ac yn defnyddio ceblau torri allan mewn mannau dosbarthu.
Mae'r dull strwythuredig hwn yn lleihau tagfeydd ar y llwybrau. Mae un boncyff MTP ffibr 12- yn disodli chwe rhediad ffibr deublyg, gan dorri amser gosod a gwella rheolaeth ceblau. Mae dyluniadau harnais MTP-LC yn disodli'r cyfuniad o geblau ffibr a chasetiau ffibr, gan symleiddio uwchraddio rhwydwaith a chadw gofod ceblau.
Manylebau Technegol a Pherfformiad
Mae deall nodweddion perfformiad ceblau torri allan modd sengl mtp yn sicrhau dyluniad system priodol ac yn helpu i ragweld cyllidebau cyswllt.
Colled Mewnosod
Mae ceblau torri allan MTP safonol y diwydiant yn cyflawni colled mewnosod o Llai na neu'n hafal i 0.2 dB fesul pâr cysylltydd. Mae cyfanswm colled mewnosod sianel yn dibynnu ar nifer y pwyntiau cysylltu. Mae toriad MTP nodweddiadol gydag un cysylltydd MTP a chwe chysylltydd deublyg LC yn cyfrannu tua 0.4-0.6 dB cyfanswm colled mewnosod.
Mae ceblau premiwm sy'n defnyddio cysylltwyr US Conec MTP Elite yn cyflawni colled mewnosod hyd yn oed yn is. Mae cysylltwyr colled isel elitaidd yn cyrraedd colled mewnosod uchaf 0.35 dB. Mae'r gwelliant hwn yn bwysig mewn cymwysiadau pellter hir sy'n agosáu at bellteroedd trawsyrru uchaf lle mae pob degfed ran o ddesibel yn cyfrif.
Perfformiad Colled Dychwelyd
Mae cysylltwyr modd sengl UPC yn sicrhau colled enillion yn well na -55 dB, tra bod fersiynau APC yn fwy na -60 dB. Mae gwerthoedd colled dychwelyd uwch (mwy negyddol) yn dangos perfformiad gwell gyda llai o olau yn adlewyrchu yn ôl tuag at y ffynhonnell.
Mae ceisiadau sy'n defnyddio cynlluniau modiwleiddio cydlynol, megis 100G DP-QPSK neu 400G 16-QAM, yn gofyn am berfformiad colled dychwelyd rhagorol. Mae adlewyrchiad cefn yn ymyrryd â'r fformatau modiwleiddio sensitif hyn, gan achosi gwallau didau a lleihau'r pellteroedd trosglwyddo mwyaf. Daw sglein APC yn orfodol yn y senarios hyn.
Sgoriau Siacedi a Diogelwch Tân
Daw ceblau torri allan modd sengl mewn tair graddfa siaced sylfaenol sy'n pennu amgylcheddau gosod:
OFNR (Riser): Siaced PVC sy'n addas ar gyfer rhediadau fertigol rhwng lloriau mewn mannau nad ydynt yn llawn. Mae siacedi OFNR yn bodloni gofynion prawf fflam riser UL 1666.
OFNP (Plenum): -mwg isel, fflam-siaced gwrth-fflam wedi'i hardystio ar gyfer gofodau trin aer. Mae siacedi OFNP yn bodloni rheoliadau UL 910 ac yn parhau i fod yn gydnaws â chymwysiadau heb sgôr a rhai sydd â sgôr OFNR. Mae codau adeiladu yn aml yn gorfodi ceblau â sgôr lawn mewn lloriau uwch a nenfydau crog.
LSZH (Halogen Di-fwg Isel):-adeiladu heb halogen ar gyfer amgylcheddau lle mae cynhyrchu mygdarth gwenwynig yn ystod tanau yn peri risgiau annerbyniol. Yn gyffredin mewn gosodiadau Ewropeaidd a chymwysiadau llong danfor.
Arferion Gorau Gosod
Mae technegau gosod priodol yn ymestyn oes cebl ac yn sicrhau'r perfformiad gorau posibl. Mae angen trin cysylltwyr MTP yn fwy gofalus na chysylltwyr deublyg traddodiadol oherwydd eu natur aml-ffibr a'u gofynion aliniad manwl gywir.
Protocolau Glanhau Connector
Nid yw wynebau glân yn-trafodadwy. Mae un gronyn llwch neu smwtsh olew ar draws unrhyw ffibr mewn cysylltydd MTP yn llygru'r sianel honno a sianeli cyfagos o bosibl. Wyneb pen glân yw'r prif ofyniad ar gyfer dibynadwyedd a chysylltiadau perfformiad uchel.
Defnyddiwch ddulliau glanhau cymeradwy: glanhawyr un clic wedi'u cynllunio ar gyfer cysylltwyr MTP, neu lint- wipes free gyda 99.9% isopropyl alcohol. Glanhewch y ddwy ochr sydd wedi'u paru bob amser-y cysylltydd cebl a'r addasydd neu'r porth traws-dderbynnydd. Archwiliwch wynebau pen gyda microsgop ffibr ar ôl eu glanhau i wirio bod halogiad wedi'i ddileu'n llwyr. Mae angen glanhau hyd yn oed cysylltwyr â chapiau llwch amddiffynnol cyn eu defnyddio gyntaf, oherwydd gall gweddillion gweithgynhyrchu aros.
Rheoli Radiws Bend
Mae ffibr un modd-yn goddef llai o blygu na ffibr amlfodd oherwydd ei ddiamedr craidd llai. Cynnal radiws tro lleiaf o 30mm (1.2 modfedd) yn ystod gosod a 15mm (0.6 modfedd) ar gyfer ceblau gosod. Mae troadau tynnach yn achosi mwy o wanhad a'r posibilrwydd o dorri ffibr.
Mae plygu{0}}ffibr ansensitif yn ychwanegu haen "ffos" gyda mynegai plygiant is o amgylch y craidd, gan adlewyrchu moddau wedi'u harwain yn wan yn ôl i'r craidd pan fyddai straen fel arfer yn eu cysylltu â'r cladin, gan ganiatáu radiysau plygu llai heb golli golau sylweddol. Mae ceblau sy'n defnyddio Corning ClearCurve neu dro cyfatebol-ffibr ansensitif yn darparu hyblygrwydd gosod, sy'n arbennig o werthfawr mewn mannau cabinet tynn.
Gwiriad Polaredd
Cyn bywiogi dolenni, gwiriwch bolaredd gan ddefnyddio lleolydd nam gweledol (VFL) neu adlewyrchydd parth amser optegol (OTDR). Ni fydd polaredd anghywir yn niweidio offer ond yn atal cyfathrebu. Gwiriad syml: cysylltu VFL ag un porthladd LC ar y toriad a gwirio bod golau yn dod i'r amlwg o'r safle cywir ar y cysylltydd MTP.
Mae dilysu mwy soffistigedig yn defnyddio profwr polaredd sy'n goleuo'r holl ffibrau ar yr un pryd ac yn dangos eu safleoedd ar y pen arall. Mae'r dull hwn yn dal parau wedi'u gwrthdroi a gwallau gwifrau eraill cyn iddynt achosi problemau gweithredol.
Cymhariaeth: Ceblau Breakout vs Ceblau Cefn gyda Chasetiau
Mae dylunwyr rhwydwaith yn aml yn wynebu'r dewis rhwng defnyddio gwasanaethau Cable Breakout MTP neu ddefnyddio ceblau cefnffyrdd MTP gyda modiwlau casét. Mae pob dull yn cynnig manteision penodol yn dibynnu ar ofynion y cais.
Ymagwedd Ymneilltuo Uniongyrchol
Ceblau torri allan sy'n darparu'r dull cysylltu symlaf. Mae ceblau torri allan MTP yn defnyddio cysylltwyr MTP ar un pen a chysylltwyr deublyg ar y pen arall, gan alluogi cysylltiad uniongyrchol heb gasetiau canolradd. Mae'r dull uniongyrchol hwn yn lleihau pwyntiau cysylltu, gan leihau cyfanswm colled mewnosod sianel a dileu pwyntiau methiant posibl.
Mae ceblau torri allan yn rhagori mewn rhaglenni sy'n gofyn am hollti cyfradd-trosi un porth cyflymder uchel-yn-gysylltiadau cyflymder is lluosog. Mae'r cyfluniad torri allan sefydlog yn symleiddio rheolaeth rhestr eiddo gan fod pob cebl yn gwasanaethu pwrpas trosi penodol.
Casét-Pensaernïaeth Seiliedig
Mae ceblau cefnffyrdd MTP yn cynnwys cysylltwyr MTP ar y ddau ben ac yn cysylltu casetiau panel clwt sydd â chysylltwyr deublyg lluosog yn y blaen, gan sefydlu cysylltiadau parhaol rhwng offer. Mae systemau casét yn cynnig mwy o hyblygrwydd gan fod newid y math o gasét yn newid y ffurfwedd torri allan heb ddisodli ceblau cefnffyrdd.
Mae pensaernïaeth casét yn cefnogi dwysedd porthladdoedd uwch mewn gofod rac cyfyngedig. Gall uned rac sengl fod yn gartref i 96 o borthladdoedd LC gan ddefnyddio casetiau MTP i-LC, o gymharu â thua 24-48 o borthladdoedd sy'n defnyddio paneli clwt traddodiadol. Daw'r fantais ddwysedd hon yn hollbwysig mewn gosodiadau ar raddfa fawr lle mae gofod rac yn costio arian sylweddol.
Mae'r dewis yn aml yn dibynnu ar hyblygrwydd yn erbyn symlrwydd. Mae systemau casét yn galluogi addasiadau haws wrth i ofynion rhwydwaith esblygu. Mae ceblau torri allan yn darparu colled mewnosod is a gosodiad symlach ar gyfer ffurfweddiadau sefydlog.
Cwestiynau Cyffredin
Beth yw'r gwahaniaeth rhwng cysylltwyr MTP a MPO?
MPO yw'r enw cysylltydd generig tra bod MTP yn nod masnach cofrestredig o US Conec gyda nodweddion dylunio gwell, ond mae'r ddau fath yn gydnaws yn ôl ac yn gweithio'n gyfnewidiol gyda chasetiau MTP/MPO a phaneli patsh. Mae cysylltwyr MTP yn cynnwys gorchuddion symudadwy ar gyfer ail-weithio maes ac yn nodweddiadol yn darparu gwell perfformiad optegol oherwydd goddefiannau gweithgynhyrchu llymach. Wrth nodi ceblau, mae'r naill derm neu'r llall yn dderbyniol ar y cyfan, er bod MTP yn aml yn nodi cydrannau gradd premiwm.
A allaf ddefnyddio ceblau un modd ymneilltuo ar gyfer rhaglenni amlfodd?
Mae gan ffibrau un modd-modd ac amlfodd wahanol ddiamedrau craidd (9μm yn erbyn. 50μm neu 62.5μm) ac maent yn gweithredu ar donfeddi gwahanol. Mae trosglwyddyddion sydd wedi'u cynllunio ar gyfer gweithrediad amlfodd yn disgwyl diamedr craidd mwy ac ni fyddant yn cyplu golau yn effeithlon i ffibr modd sengl. Yn ogystal, defnyddir sglein APC yn bennaf ar gyfer cymwysiadau modd sengl, tra bod amlfodd fel arfer yn defnyddio sglein UPC. Paru modd ffeibr bob amser (modd-sengl neu amlfodd) wrth ymestyn neu addasu seilwaith rhwydwaith.
Sut ydw i'n adnabod y math polaredd o gebl presennol?
Archwiliwch y safleoedd allweddol ar y ddau gysylltydd MTP. Mae gan geblau Math A allwedd-i fyny ar un pen ac allwedd-i lawr ar y pen arall. Mae gan geblau Math B allwedd-i fyny ar y ddau ben. Os nad yw'r ddogfennaeth ar gael, profwch gyda lleolydd nam gweledol: goleuwch safle 1 ar un pen ac arsylwch pa safle sy'n goleuo yn y pen arall. Mae safle 1-i-1 yn dynodi Math A; mae sefyllfa 1-i-12 yn nodi Math B. Mae llawer o weithgynhyrchwyr hefyd yn argraffu math polaredd ar y siaced cebl neu'n cynnwys labeli ar y cysylltwyr.
Pa hyd breakout ddylwn i ei ddewis?
Mae hyd breakout yn cyfeirio at y coesau ffibr unigol ar ochr y cysylltydd deublyg. Mae opsiynau cyffredin yn cynnwys 0.5m, 1m, 1.5m, a 3m. Dewiswch yn seiliedig ar y pellter corfforol rhwng y pwynt cysylltiad MTP a phorthladdoedd offer. Mewn mannau cabinet tynn, mae 0.5m o goesau yn atal annibendod cebl gormodol. Ar gyfer paneli clwt wedi'u gosod sawl uned rac i ffwrdd o offer gweithredol, mae coesau 1.5m neu 3m yn darparu cyrhaeddiad angenrheidiol. Mae coesau hirach yn cynnig hyblygrwydd ond yn cynyddu heriau rheoli cebl. Ystyriwch ddefnyddio darnau ymwahanol wrth gysylltu pyrth lluosog-mae hyn yn gadael y cysylltwyr deublyg allan ac yn lleihau tagfeydd ar blatiau wyneb switsh.
Mae technoleg ymneilltuo modd sengl MTP yn ateb cain i heriau dwysedd canolfan ddata. Trwy ganolbwyntio parau ffibr lluosog i mewn i gysylltydd cryno sengl, mae'r ceblau hyn yn lleihau tagfeydd llwybr tra'n cynnal yr hyblygrwydd i ryngwynebu ag offer deublyg traddodiadol. Mae rhoi sylw priodol i reolaeth polaredd, mathau sglein, ac arferion gosod yn sicrhau bod y ceblau hyn yn darparu blynyddoedd o gysylltedd cyflym dibynadwy ar draws rhwydweithiau campws a metropolitan.
