Cysylltydd ffibr optigMathau: Canllaw Adnabod Gweledol
Dair wythnos yn ôl, cwmni logisteg yn Texas. Rheolwr caffael yn galw i mewn, yn dweud ei fod angen "y ceblau ffibr glas, y rhai bach." Cais safonol, iawn? Ddeugain munud yn ddiweddarach rydym yn dal i sgrinio-rhannu lluniau oherwydd bod ei dechnoleg cynnal a chadw wedi ffotograffio cortyn clwt LC/APC gwyrdd mewn golau ôl - yn edrych yn las ar sgrin ei ffôn - a'i fod wedi'i alw hyd at brynu. Roedd y Prif Weinidog eisoes wedi clicio "ychwanegu at y drol" ar 200 darn o ddeublyg LC/UPC. Ongl sglein anghywir. Pob un yn anghydnaws â'u hoffer PON.
Os yw'r archeb honno'n cludo a bod rhywun yn eu plygio i mewn, rydych chi'n disodli cysylltwyr ar y ddau ben. Pedwar lleiafswm mawr. Chwe awr o amser segur ar draws dau hyb dosbarthu. A'r dechnoleg a wnaeth yr alwad? Mae wedi bod yn gwneud gwaith ffibr ers wyth mlynedd. Nid anghymwysder oedd hyn. Nid oedd neb yn dysgu'r system godio weledol i dimau prynu y treuliodd dylunwyr cysylltwyr ddeng mlynedd ar hugain yn ei pherffeithio.
Mae'r codau lliw yno. Mae'r gwahaniaethau mecanyddol yn amlwg unwaith y byddwch chi'n eu hadnabod. Y broblem yw bod gwefan pob cyflenwr yn dangos yr un grid cynnyrch generig i chi gyda manylebau colled mewnosod a dim gwybodaeth brynu. Rydyn ni'n mynd i drwsio hynny.

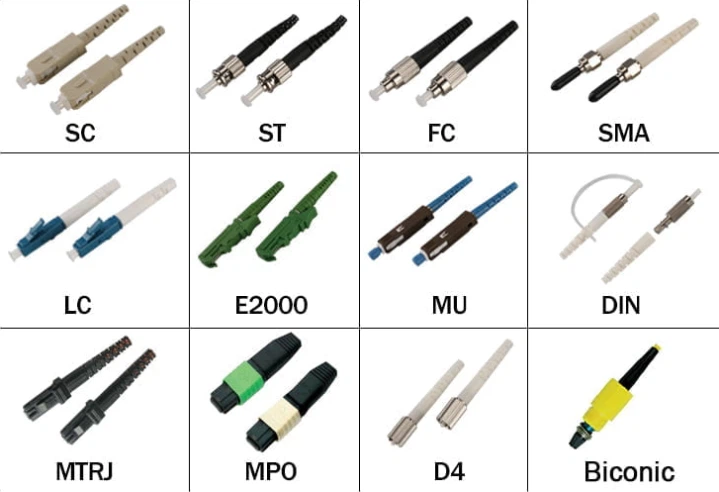

Darllen Cysylltydd Ffibr mewn Pum Eiliad - Dim Tarchell Fframwaith
Pan fydd llinyn clwt yn taro'ch desg, rydych chi'n edrych ar dri pheth. Sicrhewch fod unrhyw un yn anghywir ac rydych naill ai'n ei anfon yn ôl neu'n esbonio i'ch tîm rhwydwaith pam mae eu switsh newydd wedi chwythu porthladdoedd traws-gyrru.
Siâp yn gyntaf.
Mae LC yn hirsgwar bach gyda thab clicied rydych chi'n ei wasgu i ryddhau - dyna'ch ffurwl 1.25mm, sy'n cyd-fynd â phob ffactor ffurf SFP a wnaed yn y degawd diwethaf. SC yw'r corff sgwâr mwy sy'n clicio pan fydd yn eistedd, yn tynnu'n syth allan. Mae gan FC edafedd metel rydych chi'n sgriwio arnyn nhw. Mae ST yn grwn, gwthio-a-troi bidog fel hen BNC coax. MTP/MPO yw'r petryal aml-ffibr llydan gyda thyllau pin tywys i'w gweld ar yr wyneb. Pum siâp. Dwy eiliad i'r dull adnabod.
Lliw siaced cebl.
Mae melyn yn-ddelw sengl. Mae Orange yn hen fodd amlfodd (OM1/OM2, mae'n debyg wedi'i osod yn 2005-2015). Mae Aqua yn amlfodd modern (OM3/OM4, eich safon cyrhaeddiad byr-ganolfan ddata gyfredol). Band llydan OM5 yw gwyrdd calch, sy'n dal yn brin yn y maes. Os ydych chi'n gweld porffor neu magenta, mae hynny fel arfer yn-farcio personol penodol i'r gwerthwr - gwiriwch gyda'r cyflenwr.
Lliw corff cysylltydd - dyma lle mae arian yn diflannu.
Mae gwyrdd yn golygu APC. Atalnod llawn. Nid "APC fel arfer" neu "APC yn ôl pob tebyg." Mae gwyrdd bob amser yn sglein onglog 8-. Mae glas yn golygu UPC un modd. Mae beige neu ddŵr yn golygu amlfodd. Os bydd rhywun yn rhoi cysylltydd gwyrdd i chi ac yn dweud mai UPC ydyw, maen nhw'n anghywir neu'n dweud celwydd. Mandad peirianneg yw'r gwahaniaeth gwyrdd/glas, nid awgrym, oherwydd mae paru APC i UPC yn dinistrio'r ddau wyneb pen ffurwl ac yn lladd 90% o'ch signal ar y gyffordd.
Rydym wedi gweld y difrod. Gwnaeth cwsmer yn Phoenix baru un siwmper APC i mewn i borthladd UPC ar Cisco ASR. Codwyd colled mewnosod i 11.2 dB ar y ddolen honno. Nid yw hynny'n "berfformiad diraddedig." Dyna lwybr optegol marw. Aeth y ddau gysylltydd yn y sbwriel, a bu'n rhaid ailosod yr addasydd oherwydd bod y ffurwl yn crafu llwch ceramig i'r llawes aliniad. Camgymeriad o ddau gant o ddoleri ar linyn clwt $12.
LC: Stoc Hwn neu Stoc Dim
Nid yw pob trosglwyddydd y mae eich tîm rhwydwaith yn ei archebu - SFP, SFP+, SFP28, QSFP28, o bwys - yn defnyddio pyrth LC. Rydym yn olrhain ein data archeb ein hunain. Pan fydd rhywun yn anfon RFQ ar gyfer "cordiau clytiau ffibr" heb nodi'r math o gysylltydd, mae'n dwplecs LC 87 gwaith allan o 100.
Dyma pam mae prisiau LC ar ben y cyfan: bu Lucent yn dal y patentau am flynyddoedd. Roedd ffioedd trwyddedu yn cadw costau wedi'u chwyddo'n artiffisial. Daeth y patentau hynny i ben 2018-2019. Nawr mae gennych chi ddwsinau o weithgynhyrchwyr yn cranking allan cysylltwyr LC sy'n cydymffurfio â manylebau heb unrhyw breindal uwchben. Os yw cyflenwr yn dyfynnu prisiau premiwm i chi "oherwydd technoleg LC," maen nhw'n rhedeg taflenni prisiau 2015 neu maen nhw'n ymyl padin. Cerdded.
Beth ddylech chi ei dalu (pris 2025):
- LC/UPC simplex, modd-sengl, 3-metr: $2.40-$3.80 ar 500-qty
- LC/UPC deublyg,-modd-sengl, 5-metr: $4.20-$6.50 ar 500-qty
- LC/APC deublyg,-modd-sengl, hyd personol: Dyfynnwch - amser arweiniol 3-5 diwrnod
Rydym yn cludo gwasanaethau LC gyda data prawf fesul{0}}cysylltydd. Colled mewnosod, colled dychwelyd, diwedd-geometreg wyneb wedi'i mesur a'i hargraffu ar yr adroddiad sy'n mynd yn y blwch. Os yw eich cyflenwr presennol yn rhoi tystysgrif cydymffurfio i chi heb ddata mesur gwirioneddol, gofynnwch iddynt pam. Yna ffoniwch ni.
SC: Y Ceffyl Gwaith FTTH (A Pam nad yw'n Mynd i Ffwrdd)
Corff sgwâr mwy. 2.5mm ferrule. Gwthiwch-dynnu cyplydd gyda chlic boddhaol pan fydd yn eistedd yn iawn. Mae SC yn dominyddu ffibr i'r-cyfarpar cartref, GPON/EPON, y tu allan i ddosbarthu peiriannau. Os yw'ch busnes yn cyffwrdd â darpariaeth band eang, SC yw 40-60% o'ch cysylltydd BOM.
Mae prisiau SC yn sefydlog oherwydd nid oes unrhyw etifeddiaeth patent yn chwyddo costau. Disgwyliwch $3-$5 fesul gwasanaeth deublyg yn ôl cyfaint, yn dibynnu ar radd a hyd y cebl. Rydym yn stocio SC / UPC a SC / APC mewn ffurfweddau un modd, OM3, ac OM4. Llongau arferiad mewn 3 diwrnod busnes.
Mae'r clic yn bwysicach nag y mae pobl yn ei feddwl. Mae'r snap clywadwy hwnnw yn gadarnhad cyffyrddol o ymgysylltiad llawn. Rydym wedi dadfygio gwefannau cwsmeriaid lle mae gwallau cyswllt ysbeidiol wedi'u holrhain yn ôl i gysylltwyr SC nad oeddent yn eistedd yn llawn - roeddent yn edrych yn gysylltiedig, ond nid oedd y glicied wedi ymgysylltu. Dim clic, dim cysylltiad. Hyfforddwch eich timau gosod i wrando amdano.
FC: Yn Marw'n Araf, Ond Yn Dal i Filio Oriau
Sgriw wedi'i edafu-ar gyplu. Casgen fetel. Fe welwch FC ar OTDRs, mesuryddion pŵer optegol, offer prawf labordy. Anaml y mae gosodiadau newydd yn pennu FC mwyach, ond os ydych chi'n cefnogi seilwaith tir llwyd gyda gêr prawf o 2010-2020, rydych chi'n sownd ag ef.
Dyma'r trap nad oes neb yn eich rhybuddio amdano: Daw FC/APC mewn dau led allwedd anghydnaws. Mae'r allwedd "lleihau" yn 2mm. Allwedd safonol NTT yw 2.14mm. Chwiliwch am farciau ysgrifennydd ar gasgen y cysylltydd - mae marc sengl yn golygu llai, mae marciau dwbl yn golygu NTT.
Archebwch yr un anghywir ac mae'r cysylltydd yn eistedd yn gorfforol yn yr addasydd ond mae'r aliniad onglog i ffwrdd 0.14mm. Mae'r ddolen yn gweithio. Mae colled dychwelyd yn cael ei ddiraddio. Rydych chi'n cael gwallau bit ysbeidiol sy'n edrych fel cysylltwyr budr neu ffibr drwg. Mae datrys problemau yn cymryd oriau oherwydd nid oes dim yn amlwg o'i le.
Y llynedd fe wnaethom brosesu dychweliad o labordy ymchwil prifysgol. -cynulliadau allweddi wedi'u lleihau gan 50 FC/APC. Mae eu mainc brofi gyfan yn defnyddio addaswyr bysell NTT-. Roedd pob cysylltydd yn eistedd. Roedd pob mesuriad yn sothach. Wedi cymryd wythnos iddyn nhw ddarganfod bod ganddyn nhw ddiffyg cyfatebiaeth allweddol. Cymerodd dri diwrnod i ni ail-wneud y gorchymyn gyda'r allweddi cywir a'i anfon yn ôl.
Cyrchu gwasanaethau FC:Nodwch lled yr allwedd yn eich PO. Peidiwch â chymryd yn ganiataol. Anfonwch lun o'ch offer presennol atom os ydych yn ansicr - byddwn yn gwirio'r math o allwedd cyn i ni adeiladu unrhyw beth.
ST: Treth Isadeiledd Etifeddiaeth
Gwthio{0}}a-troi bidog. Edrych fel BNC o'r oes coax oherwydd bod AT&T wedi seilio'r dyluniad arno. Roedd LANs campws yn y 1990au yn rhedeg ar ST. Mae'r rhan fwyaf o'r seilwaith hwnnw'n dal i fod yn weithredol yn adeiladau'r llywodraeth, prifysgolion, ffatrïoedd gweithgynhyrchu nad ydynt wedi adnewyddu ers 15-20 mlynedd.
Os ydych yn dyfynnu cortynnau newydd ar gyfer safle tir llwyd, cadarnhewch ST vs SC cyn i chi archebu. Maen nhw'n debyg o ran maint. Cyplu hollol anghydnaws. Rydyn ni'n cael galwadau bob mis gan brynwyr a archebodd SC oherwydd "roedd yn edrych yr un peth yn y llun."
ST yw modd cynnal a chadw. Rydym yn ei stocio. Byddwn yn adeiladu gwasanaethau personol os bydd eu hangen arnoch. Ond os ydych chi'n dylunio seilwaith newydd, peidiwch â nodi ST. Rydych chi'n prynu i mewn i deulu cysylltwyr amddifad gyda chymorth cyflenwr sy'n crebachu.

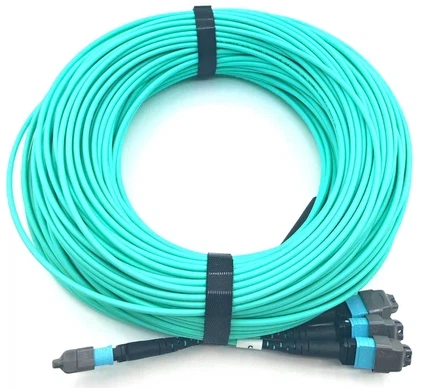

MTP/MPO: Y Cysylltydd Asgwrn Cefn Neb yn Esbonio'n Briodol
Ffibrig hirsgwar aml-ffibr. 8, 12, 16, neu 24 mewn un cysylltydd. Dyma eich safon asgwrn cefn 40G/100G/400G. Os ydych chi'n rhedeg pensaernïaeth dail asgwrn cefn y ganolfan ddata neu glystyrau hyfforddi AI/ML, rydych chi'n prynu MPO mewn cyfaint.
Dyma'r penderfyniad prynu sydd o bwys mewn gwirionedd:
MPO yw'r safon IEC/TIA generig. MTP yw amrywiad goddefgarwch tynnach perchnogol US Conec. Maent yn rhyng-gysylltiedig yn gorfforol, ond mae bwlch ansawdd a gwydnwch gwirioneddol:
| Spec | MPO safonol | MTP (US Conec) | FOCC MTP-Premiwm Cydnaws |
|---|---|---|---|
| Cost uned | ~$1.40/cysylltydd | ~$6.35/cysylltydd | ~$4.80/cysylltydd* |
| Cylchoedd â sgôr | 200 | 500+ | 500+ |
| Fesul-premiwm cebl yn erbyn llinell sylfaen | - | +$12-15 | +$8-10 |
| Defnyddiwch achos | Dosbarthiad nad yw'n hanfodol | Boncyffion asgwrn cefn 400G | Asgwrn cefn-dwysedd uchel, cyllideb-ymwybodol |
| Amser arweiniol (cyfluniad stoc) | 7-10 diwrnod | 10-14 diwrnod | 3-5 diwrnod |
*Pris cyfaint ar gael yn 50+ cynulliad. Mae MTP yn nod masnach US Conec; mae ein gwasanaethau yn cwrdd â goddefiannau mecanyddol cyfatebol.
Ar gyfer boncyffion 400G wrth gynhyrchu, mae'r premiwm MTP yn arian a wariwyd yn dda. Ar gyfer clytiau dosbarthu lle nad ydych chi'n gwthio terfynau cyllideb cyswllt, mae MPO safonol yn gweithio'n iawn. Gallwn gerdded trwy ba gymwysiadau sy'n cyfiawnhau pa radd - sy'n sgwrs go iawn, nid pwynt gwerthu, oherwydd mae pennu'r un anghywir yn costio'n ddiweddarach i chi.
Y trap rhyw sy’n costio galwadau gwasanaeth:
Mae cysylltwyr MTP/MPO yn rhyw. Mae gan y gwryw binnau tywys yn sticio allan. Mae gan fenyw dyllau tywys. Cyplu dau ddyn a'r pinnau hwrdd i arwyneb gwastad. Dinistriodd y ddau gysylltydd ar unwaith.
Cawsom gwsmer yn derbyn llwyth o 120 MPO-12 cynulliad - 60 gwrywaidd, 60 benyw - wedi'u pacio mewn blychau generig heb unrhyw farcio rhyw. Fe wnaeth staff y warws eu binio gyda'i gilydd oherwydd "maen nhw i gyd yn 12{9}}ffibr MPO." Cyrhaeddodd y criw gosod i'r safle, dechrau tynnu ceblau ar hap, paru gwryw i ddyn ar y trydydd ymgais. Dinistrio'r ddau gysylltydd. Treuliais ddwy awr yn didoli'r 118 o wasanaethau a oedd yn weddill yn ôl rhyw gan ddefnyddio golau fflach a chwyddwydr.
Rydyn ni nawr yn anfon gwasanaethau MPO gyda -labeli cod lliw: glas i wryw, coch i fenyw. Nid yw'n safon. Synnwyr cyffredin a ddylai fod wedi bod yn arfer cyffredin ddegawd yn ôl.
Mathau o sgleinio: Y Gwahaniaeth 10 dB Rhwng Gweithio a Wedi Torri
| Pwyleg | Colled Dychwelyd | Golau a Adlewyrchir | Beth Mae Ar Gyfer |
|---|---|---|---|
| PC | ~-40 dB | 0.01% | Telecom Etifeddiaeth (yn dod i ben yn raddol) |
| UPC | -50 i -55 dB | 0.001% | Canolfan ddata Ethernet, menter TG |
| APC | -60 i -65 dB | 0.0001% | CATV, FTTH, DWDM, unrhyw beth analog |
Nid yw'r bwlch o 10 dB rhwng UPC ac APC yn academaidd. Mewn dosbarthiad analog CATV, mae golau adlewyrchiedig yn bownsio yn ôl i'r ffynhonnell yn creu ymyrraeth weladwy yn y signal fideo. Ar -40 dB (sglein PC), rydych chi'n gweld sŵn yn y llun. Ar -65 dB (APC), mae pŵer adlewyrchiedig o dan y llawr sŵn.
Ar gyfer Ethernet digidol, mae UPC yn iawn. Ar gyfer unrhyw donfedd-sy'n amlblecsu neu'n cario signalau analog, mae APC yn ofyniad technegol.
Rydyn ni'n cael ceisiadau i "ddefnyddio APC ym mhobman er diogelwch." Swnio'n smart. Nid yw'n gweithio. Mae cysylltwyr APC yn costio 15-25% yn fwy i'w cynhyrchu oherwydd bod dal goddefgarwch ar yr ongl 8 gradd yn anoddach. Ac mae'r rhan fwyaf o borthladdoedd switsh / llwybrydd yn llongio gydag addaswyr UPC. Plygiwch APC i borthladd UPC ac rydych chi'n dinistrio'r ddau arwyneb.
Gwell ymagwedd: Cydweddwch sglein eich cysylltydd â'ch porthladdoedd offer. Hyfforddwch eich tîm i barchu'r cod lliw gwyrdd/glas. Cadwch APC ac UPC mewn biniau stocrestr ar wahân. Labelwch nhw. Rydym wedi gweld gormod o RMAs "math caboli cymysg" y gellid bod wedi'u hatal gyda gwneuthurwr label $4.
Cysylltwyr Cyllideb yn erbyn Ansawdd: Y Wers $80K
Gwaith prosesu bwyd. Minnesota. 2024. Fe wnaeth rhywun yn ei dîm cynnal a chadw glymu cysylltydd APC i borthladd UPC ar ddolen camera archwilio llinell gynhyrchu. Aeth y camera all-lein. Stopiwyd y llinell. Pedwar deg-pum munud o amser segur.
Cyfanswm y gost: $82,000 mewn cynhyrchiad coll, ynghyd â $1,800 i ddisodli'r cysylltwyr a'r panel addasydd sydd wedi'u difrodi.
Arbedion o brynu cordiau clwt cyllideb y chwarter hwnnw: $1,150.
Mae arolygon diwydiant yn cyhoeddi'r cyfartaleddau amser segur "$14,056 y funud" hyn, ac mae pob rheolwr prynu yn eu darllen ac yn meddwl "nid dyna ni, nid ydym yn ganolfan ddata hyperscale." Yna mae'n digwydd. Mae un cysylltydd halogedig yn tynnu eich cyswllt cronfa ddata ERP i lawr ac ni all y cyfrifydda brosesu anfonebau am dair awr.
Dyma beth sy'n gwahanu'r gyllideb oddi wrth y premiwm ar y lefel gweithgynhyrchu:
Mae cysylltwyr cyllideb yn defnyddio tyllau ferrule generig 127-128µm ar gyfer ffibr 125µm. Maent yn canoli'r ffibr gydag epocsi a gobaith. Gweithgynhyrchwyr premiwm - Corning, TE, ni - turio ferrule swp-match i diamedr allanol ffibr gwirioneddol. Mae eich ffibr yn mesur 124.7µm? Rydyn ni'n tynnu stoc ferrule sy'n 125.0µm. Dyna 0.3µm o gliriad, wedi'i ganoli'n fecanyddol.
Mae dull cyllidebol yn rhoi gwallau crynodol dros 1.6µm. Premiwm yn dal 0.3-0.5µm. Mae hynny'n ymddangos fel amrywiad colled mewnosod: cyllideb gyfartalog 0.3-0.4 dB fesul cysylltydd, premiwm o dan 0.12 dB. Lluoswch ar draws 10-15 pwynt cysylltu mewn llwybr cyswllt ac rydych chi wedi llosgi hanner eich cyllideb optegol ar slop gweithgynhyrchu.
Gwydnwch paru: mae cysylltwyr premiwm yn cynnal y fanyleb trwy 1,{1}} o fewnosodiadau. Mae cysylltwyr cyllideb sydd wedi'u graddio ar gyfer cylchoedd 200 yn dechrau colled dychwelyd ddiraddiol o amgylch cylch 150 os na wnaethpwyd y sglein i safonau IEC 61300-3-47. Panel clwt yn cael ei ailgyflunio'n wythnosol? Rydych chi'n disodli cysylltwyr cyllideb mewn llai na phedair blynedd.
Rheolaethau ansawdd FOCC:
- Diwedd rhyngferometrig-archwiliad wyneb (pob cysylltydd, nid sampl-yn seiliedig ar sampl)
- Cpk >1.33 ar golled mewnosod ar draws lotiau cynhyrchu (gofynnwch i ni am y data)
- Fesul{0}}adroddiadau prawf cynulliad sydd wedi'u cynnwys yn y cludo
- 1000+ sgôr beicio ar ein llinell premiwm
Nid ni yw'r rhataf. Nid ydym ychwaith yn esbonio i'ch Prif Swyddog Ariannol pam fod llinyn patsh $3 wedi achosi $80K mewn amser segur.
Cyn-Terfynu vs Maes: The ROI Math Ni Fydd Eich Integreiddiwr yn Dangos i Chi
Mae terfynu maes yn edrych yn rhatach ar y dyfynbris. Nid yw'n rhatach pan fyddwch yn rhoi cyfrif am lafur, ail-weithio, ac amser-i-weithredol.
| Elfen Cost | Maes (fesul 100 dolen) | Wedi-Terfynu ymlaen llaw (fesul 100 dolen) | Pris Cyn-Tymor FOCC |
|---|---|---|---|
| Llafur medrus | 50-80 awr @ $75-120/awr cyf | 10-15 awr @ $45-70/awr | Yr un gosod llafur |
| Cyfradd y tocyn-cyntaf | 43% (data ffliwc 2023) | 95%+ profi ffatri | 98.2% (data Q1 2025) |
| Cylchoedd ail-weithio | 15-25 awr nodweddiadol | Gwarant amnewid | Rydyn ni'n cyfnewid dros nos |
| Amser i weithredu | 5-12 diwrnod | 1-2 diwrnod | Cyfluniadau stoc: llong yr un-diwrnod |
| Cyfanswm cost (nodweddiadol) | Uwch + risg amserlen | Is + rhagweladwy | Dyfyniad o fewn 4 awr |
Y{0}}gyfradd ardystio pas gyntaf yw'r lladdwr. Canfu Fluke fod 57% o osodiadau maes yn methu â phrofi ar y cynnig cyntaf. Mae hynny'n fwy na hanner eich cysylltiadau sydd angen eu hailweithio. Mae pob cylch ailweithio yn ychwanegu llafur, oedi wrth fynd-yn fyw, ac yn cyflwyno risg halogi newydd.
Wedi-terfynu ymlaen llaw o longau gwneuthurwyr o safon gyda data prawf ar gyfer pob cysylltydd unigol. Wedi'i fesur mewn amgylchedd rheoledig. Dim newidynnau maes. Dim risg "technoleg yn cael diwrnod gwael".
Enghraifft canolfan ddata 500-porthladd: Mae terfynu maes yn arbed efallai $3K ar ddeunyddiau. Yn ychwanegu $18K-35K mewn llafur medrus, costau offer, ac ail-weithio. Mae gan derfynu ymlaen llaw gost deunydd uwch ond mae'n lleihau'r defnydd o 8 diwrnod i 2 ddiwrnod, yn defnyddio llafur sgil is ar gyfer gosod, yn dod gydag ardystiad ffatri.
Mae'r rhan fwyaf o weithrediadau yn adennill costau ar y premiwm cyn-tymor o fewn y defnydd cyntaf.
Galluoedd cyn-terfynu FOCC:
- Unrhyw gyfuniad cysylltydd yn y canllaw hwn
- Hydoedd personol (dim cyfyngiadau cynyddiad safonol)
- Amser arweiniol 3-5 diwrnod ar gyfer ffurfweddiadau stoc
- Pris cyfaint yn 50+ cynulliad
- Rydym yn ymdrin â cheisiadau rhyfedd (caboli hybrid, lliwiau siaced wedi'u teilwra, polaredd ansafonol)
Anfonwch eich BOM atom. Bydd gennym brisiau yn ôl i chi mewn 4 awr fusnes. Os bydd eich cyflenwr presennol yn cymryd 48+ awr i ddyfynnu gwasanaethau personol, dyna'ch arwydd i'n ffonio.
400G / 800G: Y Prinder Cysylltwyr Nid oes neb yn siarad amdano eto
Mae buildouts AI yn bwyta ffibr. Rydyn ni'n gweld RFQs ar gyfer cynulliadau MPO-16 ac MMC-16 gan gwsmeriaid a oedd chwe mis yn ôl yn gofyn "beth yw'r gwahaniaeth rhwng MTP ac MPO."
Mae nodau GPU Blackwell newydd Nvidia yn defnyddio 16x yn fwy o ffibr fesul rac na gweinyddwyr cwmwl traddodiadol. Un ar bymtheg o weithiau. Nid typo. Mae pob clwstwr hyfforddi AI yn tynnu 2-3 blynedd o alw am gysylltydd ymlaen i ffenestr 6 mis.
Mae cysylltwyr Ffactor Ffurf Bach Iawn (VSFF) yma p'un a ydych chi'n barod ai peidio:
- Cysylltydd CS (SENKO/Sumitomo): dwysedd LC 2x, ffactorau ffurf QSFP-DD/OSFP
- Cysylltydd SN: dwysedd LC 3x, gan dargedu 800G a 1.6T
- MMC-16: Dwysedd MPO 3x ar gyfer opteg cyfochrog 800G
Mae'r rhain yn gorfforol yn llai nag LC. Mae CS dwplecs yn edrych fel LC simplex os nad ydych chi'n gwybod y ffactor ffurf. Y tro cyntaf y bydd eich warws yn eu derbyn heb luniau cyfeirio, mae rhywun yn mynd i'w{-binio.
Gwiriad realiti cadwyn gyflenwi:Mae amseroedd arweiniol ar foncyffion MPO ffibr 24 a derfynwyd ymlaen llaw wedi ymestyn o 3 wythnos i 7-9 wythnos ar draws y diwydiant. Mae pawb yn sgrialu. Mae cynhyrchwyr a gynlluniodd gapasiti o gwmpas twf blynyddol cyson o 10-15% yn wynebu cynnydd o 40-60% mewn archebion gan brynwyr seilwaith hyperscale ac AI.
Os ydych chi'n cefnogi unrhyw ddefnydd AI/ML, unrhyw adnewyddiad asgwrn cefn 400G+, adeiladwch MPO/MTP yn eich rhagolygon nawr. Peidiwch ag aros i'r RFQ lanio.
Capasiti presennol FOCC:
- Cynulliadau MMC-16: mewn cynhyrchiad, amser arweiniol 5-7 diwrnod
- Boncyffion MPO-24: polaredd Math A stoc, 3-5 diwrnod ar gyfer polaredd arferol
- CS a SN: meintiau sampl ar gael, cynhyrchu cyfaint Q2 2025
- Ni yw un o'r ychydig weithgynhyrchwyr haen ganol sydd eisoes yn anfon ffurfweddiadau VSFF
Derbyn Arolygiad: 90 Eiliad Sy'n Atal Dychwelyd
Rhedeg y dilyniant hwn cyn i unrhyw beth fynd i mewn i'r rhestr eiddo. Dyma'r union broses y mae ein staff QC yn ei defnyddio.
Cam 1:
ID mecanyddol (5 eiliad)
Codwch y cysylltydd. Casgen edafedd=FC. Twist bayonet=ST. Tab clicied hirsgwar bach=LC. Gwthiad hirsgwar mwy-tynnu=SC. MTP/MPO aml-ffibr=eang. Caead gwanwyn=E2000.
Cam 2:
Dilysu lliw (10 eiliad)
Cysylltydd glas + cebl melyn=modd sengl-UPC. Cysylltydd gwyrdd + cebl melyn=modd sengl-APC. Cysylltydd dŵr + cebl dŵr=OM3/OM4.=daliad anghywir ar gyfer adolygiad peirianneg. Mae cortynnau clwt hybrid yn bodoli, ond gwiriwch yn erbyn PO cyn binio.
Cam 3:
Gwiriad rhyw MPO (15 eiliad, MPO yn unig)
Edrychwch ar wyneb y cysylltydd. Gweld pinnau yn sticio allan=gwryw. Gweler tyllau=benywaidd. Cadarnhau yn erbyn manyleb y gorchymyn. Gwiriwch y marcio polaredd os yw wedi'i nodi (Math A/B/C). Rhyw anghywir=methiant cyswllt cyflawn. Polaredd anghywir=yr un peth.
Cam 4:
Gorffen{0}}archwiliad wyneb (60 eiliad)
Pob cysylltydd. Nid dim ond y rhai sy'n edrych yn fudr. Defnyddiwch gwmpas ffibr priodol neu offeryn archwilio. Mae halogiad yn gyfrifol am 85% o fethiannau cyswllt ffibr (data maes BICSI). Peidiwch â defnyddio IPA o'r storfa galedwedd - gradd anghywir yn gadael halos gweddillion. Defnyddio adweithydd-gradd IPA neu gasetiau sychlanhau.
Archwilio. Glan. Archwiliwch eto. Bydd tocyn glanhau sy'n ailddosbarthu halogiad yn hytrach na'i ddileu yn pasio archwiliad gweledol ond yn methu o dan chwyddhad.
Beth rydyn ni'n ei longio:
- Adroddiadau profion optegol unigol (colled mewnosod, colled dychwelyd, geometreg)
- Diwedd{0}}lluniau archwilio wyneb ar gyfer gwasanaethau MPO (ar gais)
- Labelau rhyw lliw - ar gyfer MPO (glas=gwrywaidd, coch=benywaidd)
- Tystysgrif cydymffurfio â data mesur gwirioneddol, nid dim ond "cwrdd â'r fanyleb"
Os nad yw eich cyflenwr presennol yn darparu data prawf fesul-cysylltydd, gofynnwch pam. Os yw'r ateb yn unrhyw beth heblaw "dyma'r adroddiad prawf," dewch o hyd i gyflenwr newydd.
Gweithio Gyda FOCC: Dyfyniadau Cyflym, Dosbarthu Cyflymach, Dim Runaround
Rydym yn cynhyrchu yn Shenzhen. Capasiti misol dros 1.5 miliwn o gysylltwyr ar draws tri chyfleuster. Pob math o gysylltydd yn y canllaw hwn, ynghyd â'r fformatau VSFF sy'n dod i'r amlwg.
Beth rydyn ni'n dda yn ei wneud:
- Gwasanaethau personol (hyd, caboli, lliw siaced, cyfluniadau hybrid)
- Dyfyniadau cyflym (gwneud 4 awr ar RFQs safonol)
- Amseroedd arwain byr (3-5 diwrnod ar gyfer cyfluniadau stoc, 7-10 ar gyfer arferiad)
- Prisiau cyfaint nad oes angen Prif Gytundeb Gwasanaeth a thri mis o drafod arnynt
- Delio â cheisiadau rhyfedd (rydym wedi adeiladu pethau dieithrach nag yr ydych ar fin gofyn amdanynt)
Yr hyn nad ydym yn dda yn ei wneud:
- Eistedd ar ddyfynbrisiau am 48 awr oherwydd "dyna ein proses ni"
- Yn dweud wrthych "o leiaf 1000 o ddarnau" pan fydd angen 50 arnoch ar gyfer peilot
- Cludo dogfennau COC heb unrhyw ddata prawf gwirioneddol
- Gwneud i chi siarad â thri o bobl cyn i chi gael prisio
Sut i gael dyfynbris:
E-bostiwch eich BOM at focc@focc-fiber.com.
Cynhwyswch fathau o gysylltwyr, hyd, meintiau, a llinell amser. Bydd gennym brisiau yn ôl mewn 4 awr yn ystod oriau busnes (GMT+8).
Ar gyfer cwestiynau uniongyrchol, ffoniwch +86-138-2323-7984.
Os bydd unrhyw beth yn y canllaw hwn yn codi cwestiynau am eich manylebau cyfredol neu'ch defnydd sydd ar ddod, mae ein tîm peirianneg yn gwneud ID cysylltydd canmoliaethus ac ymgynghoriad cyllideb cyswllt. Dim maes gwerthu. Dim ond peiriannydd go iawn sydd wedi adeiladu'r pethau hyn yn cerdded trwy'r hyn sydd ei angen arnoch chi.
FOCC Fiber Co, Ltd|Shenzhen, Tsieina|www.focc-fiber.com
Cyfeiriadau: TIA-598-C, IEC 61755, IEC 61300-3-35. Data marchnad gan Grand View Research, EMA 2024, ITIC 2024, Fluke Networks 2023. Mae cyfrifiadau ROI yn enghreifftiau cynrychioliadol; gwirio yn erbyn paramedrau eich prosiect penodol.
