Dyfeisiau goddefol cyffredinol -diben cyffredinol yw cysylltwyr ffibr optig. Yn gyffredinol, gellir cyfuno cysylltwyr o'r un math a'u hailddefnyddio dro ar ôl tro, gyda'r golled ychwanegol canlyniadol yn nodweddiadol yn llai na 0.2dB. Gallai'r rhai sy'n anghyfarwydd ag opteg ffibr gredu ar gam bod modiwlau GBIC a SFP yn defnyddio'r un cysylltydd ffibr optig, ond mae hyn yn anghywir. Mae modiwlau SFP yn defnyddio cysylltwyr ffibr optig LC, tra bod modiwlau GBIC yn defnyddio cysylltwyr ffibr optig SC. Isod, byddwn yn rhoi esboniad manwl o'r amrywiol gysylltwyr ffibr optig a ddefnyddir mewn rhwydweithiau cyfathrebu, a hefyd yn arddangos rhai cysylltwyr llai cyffredin.
PC/UPC/APC Fiber Cross-Adran
Dylai'r trawstoriad o gysylltwyr ffibr optig gael ei ddosbarthu fel PC, UPC, ac APC. Yn eu plith, mae gan PC ac UPC wynebau diwedd microsffer ffibr optig sy'n gyfochrog ag wyneb diwedd y corff ceramig, tra bod gan APC wynebau diwedd microsffer ffibr optig sydd ar ongl 8 gradd i wyneb diwedd y corff ceramig.
Ym mywyd beunyddiol, rydym yn aml yn cael ein drysu gan geisiadau cwsmeriaid am gortynnau clytiau ffibr optig PC / UPC / APC. Yn syml, gellir deall cortynnau clytiau PC fel cortynnau clwt gradd rhwydwaith, tra bod cortynnau clwt UPC/APC yn gortynnau clwt gradd cludo. Mae'r gwahaniaeth yn gorwedd yng nghrefftwaith eu pennau cysylltwyr a cholled llinyn y clwt; Mae cortynnau patsh UPC / APC wedi'u crefftio'n fân ac mae ganddynt golled isel.
Mae PC yn cyfeirio at gyswllt corfforol. Hyd yn oed ymhlith cysylltwyr cyswllt corfforol, yn seiliedig ar eu colled dychwelyd, maent yn cael eu categoreiddio i PC, SPC, UPC, ac APC. Ystyr SPC yw cyswllt corfforol iawn, ac UPC am gyswllt corfforol iawn. Safonau'r diwydiant ar gyfer colledion dychwelyd ar gyfer PC, SPC, ac UPC yw -35dB, -40dB, a -50dB, yn y drefn honno (mae colled dychwelyd yn cyfeirio at ganran y golau a adlewyrchir gan wyneb diwedd y cysylltydd; mae colled dychwelyd is yn well, er bod gwerth uwch hefyd yn well, gan anwybyddu'r arwydd negyddol). Ni ddylid cymysgu gwahanol gysylltwyr mewn egwyddor. Fodd bynnag, mae wynebau diwedd ffibr PC, SPC, ac UPC i gyd yn wastad; mae'r gwahaniaeth yn gorwedd yn yr ansawdd malu. Felly, mae cymysgu cysylltwyr PC, SPC, ac UPC yn annhebygol o achosi difrod corfforol parhaol.
Mae APC yn hollol wahanol. Mae ei wyneb pen yn ddaear ar ongl 8-gradd i leihau adlewyrchiad, a'i golled enillion safonol yn y diwydiant yw -60dB. Dim ond â chysylltwyr APC eraill y gellir cysylltu cysylltwyr APC. Oherwydd bod strwythur cysylltwyr APC yn hollol wahanol i gysylltwyr PC, bydd cysylltu'r ddau fath hyn o gysylltwyr â flanges yn niweidio wyneb diwedd ffibr y cysylltydd. Y dull ar gyfer cysylltu APC â PC yw defnyddio llinyn clwt ffibr optig PC i APC. Dylid nodi hefyd bod cysylltwyr APC fel arfer yn wyrdd (er mai dim ond ffibrau un modd yw ffibrau melyn), ac mae tilt wyneb diwedd y ffibr yn weladwy i'r llygad noeth.
Cysylltwyr ffibr optig
Gellir dosbarthu cysylltwyr ffibr optig mewn gwahanol ffyrdd. Yn seiliedig ar y cyfrwng trawsyrru, gellir eu rhannu'n gysylltwyr ffibr optig modd sengl ac amlfodd; yn seiliedig ar strwythur, gellir eu categoreiddio i FC, SC, ST, D4, DIN, Biconic, MU, LC, MT, a mathau eraill; yn seiliedig ar wyneb diwedd pin y cysylltydd, gellir eu rhannu'n FC, PC (UPC), ac APC; ac yn seiliedig ar nifer y creiddiau ffibr, gellir eu dosbarthu fel craidd sengl ac aml-graidd.

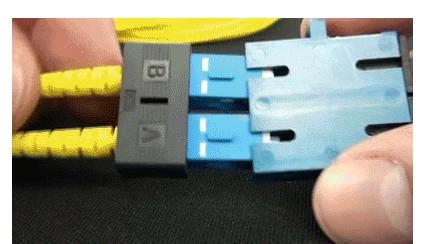

Cysylltydd ffibr optig math SC
Mae hwn yn gysylltydd ffibr optig a ddatblygwyd gan NTT Corporation of Japan. Mae'n gysylltydd sgwâr safonol gyda chragen allanol hirsgwar wedi'i wneud o blastig peirianneg, gan gynnig manteision megis ymwrthedd tymheredd uchel a gwrthsefyll ocsideiddio.
Mae'r rhyngwyneb optegol ar yr ochr offer trawsyrru yn gyffredinol yn defnyddio'r cysylltydd SC. Mae ei ddimensiynau strwythur llawes pin a chyplu yn union yr un fath â'r math CC.
Mae wyneb diwedd y pin wedi'i sgleinio'n bennaf gan ddefnyddio math PC neu APC; Math clicied gwthio -dynnu yw'r dull cau, ac nid oes angen cylchdroi.
Mae'r cysylltwyr hyn yn rhad, yn hawdd eu plygio a'u dad-blygio, mae ganddynt amrywiadau colled mewnosod isel, cryfder cywasgol uchel, a gellir eu gosod ar ddwysedd uchel.
Cysylltydd optig ffibr math ST
Yn cael ei ddefnyddio'n gyffredin mewn fframiau dosbarthu ffibr optig, mae'r gragen allanol yn grwn a'r dull cau yw clymwr sgriw.
Mae cysylltwyr ST a SC yn ddau fath o gysylltwyr ffibr optig. Ar gyfer cysylltiadau 10Base-F, mae'r cysylltydd fel arfer yn fath ST, tra ar gyfer 100Base-FX, math SC yw'r cysylltydd yn bennaf. Mae gan y cysylltydd ST graidd cysylltydd agored, tra bod craidd cysylltydd SC y tu mewn i'r cysylltydd.
Cysylltydd math LC
Datblygwyd y cysylltydd math C gan y Bell Labs enwog ac mae'n defnyddio mecanwaith clicied jack modiwlaidd (RJ) sy'n hawdd ei ddefnyddio.
Mae ei binnau a'i lewys yn hanner maint y rhai a ddefnyddir mewn cysylltwyr safonol SC a FC, sy'n mesur 1.25mm.
Mae hyn yn caniatáu ar gyfer mwy o ddwysedd cysylltydd ffibr optig mewn fframiau dosbarthu ffibr optig.
Ar hyn o bryd, mae cysylltwyr math LC wedi dod yn drech mewn cymwysiadau SFF un modd, ac mae eu cymhwysiad mewn cymwysiadau amlfodd hefyd yn tyfu'n gyflym.
Cysylltydd ffibr optig math FC
Datblygwyd y math hwn o gysylltydd yn wreiddiol gan NTT o Japan. Mae FC yn dalfyriad ar gyfer Ferrule Connector, sy'n nodi bod ei atgyfnerthiad allanol yn defnyddio llawes fetel, a ddefnyddir yn nodweddiadol ar ochr ODF. Mae gan gysylltwyr metel fwy o gylchoedd paru na rhai plastig, ac edau sgriw yw'r dull cau. Defnyddiodd cysylltwyr cynnar math FC ferrules ceramig ar gyfer y porthladdoedd paru.
Mae gan y math hwn o gysylltydd strwythur syml, mae'n hawdd ei weithredu a'i weithgynhyrchu, ond mae wyneb diwedd y ffibr yn sensitif i lwch ac yn dueddol o adlewyrchiad Fresnel, gan ei gwneud hi'n anodd gwella perfformiad colli dychwelyd. Yn ddiweddarach, cafodd y math hwn o gysylltydd ei wella trwy ddefnyddio ferrules gydag wyneb diwedd paru sfferig (PC), tra bod y strwythur allanol yn aros yn ddigyfnewid, gan arwain at welliant sylweddol mewn colled mewnosod a pherfformiad colled dychwelyd.
MT-Cysylltydd math RJ
Mae'r cysylltydd MT-RJ yn tarddu o'r cysylltydd MT a ddatblygwyd gan NTT. Mae'n cynnwys yr un mecanwaith clicied â'r cysylltydd RJ-45 LAN ac yn alinio'r ffibr optegol gan ddefnyddio pinnau canllaw wedi'u gosod ar ddwy ochr llawes fach. Er mwyn hwyluso cysylltiad â throsglwyddyddion optegol, mae wyneb pen y cysylltydd yn cynnwys trefniant ffibr optegol craidd deuol (bylchiad 0.75mm). Mae'n gysylltydd ffibr optig dwysedd uchel cenhedlaeth nesaf a ddefnyddir yn bennaf ar gyfer trosglwyddo data.
