10GBASE-LR SMF 1310nm 10km DOM LC SFP + transceiver Modiwl Cisco Taliad Sengl-10G-LR Cytûn

● Disgrifiad Cyffredinol:
FOCC yn 1G / 10G Ddeuol-Cyfradd SFP + transceivers eu cynllunio i'w defnyddio mewn 1-Gigabit a 10-Gigabit Ethernet cysylltu hyd at 10km dros ffibr sengl-ddelw. Maent yn cydymffurfio â SFF-8431, IEEE 802.3-2,005 10GBASE-LR / LW a 1000BASE-LX. swyddogaethau diagnosteg digidol ar gael drwy ryngwyneb cyfresol 2-gwifren, fel a bennir yn SFF-8472. Mae'r cynnyrch hwn ar gyfer ceisiadau cynllunio'n benodol ar gyfer porthladdoedd 10G SFP + a 1G / 10G SFP + porthladdoedd a phorthladdoedd 1G SFP nad ydynt yn frodorol. Mae'r transceiver yn "modiwl cyfyngol", hy, mae'n cyflogi derbynnydd cyfyngol. Cynnal dylunwyr bwrdd gan ddefnyddio EDC PHY IC ddilyn lleoliadau a argymhellir gwneuthurwr IC ar gyfer rhyng gweithredu'r PHY EDC hostboard â derbynnydd cyfyngu SFP + modiwl. Mae'r transceiver yw cydymffurfio â RoHS ac arwain rhad ac am ddim i bob Cyfarwyddeb 2011/65 / UE.

● Nodweddion Cynnyrch:
► Hot-plygadwy SFP + troed;
► Cefnogi gyfradd selectable 1.25 Gb / s neu 9.95-10.3 Gb gyfraddau / au bit;

► Power dissipation <>
► RoHS-6 cydymffurfio (di-blwm);
► cyflenwad pŵer 3.3V Sengl;
► hyd cyswllt Uchafswm o 10km;
► Uncooled laser DFB 1310nm;
► Derbynnydd cyfyngu rhyngwyneb trydanol;
cysylltydd ► Duplex LC;
► Built-in swyddogaethau diagnostig digidol;
► amrediad tymheredd Masnachol: -5 ℃ i 70 ℃.

● Cais:
► 1G Ethernet LX 1000BASE-;
► 10GBASE-LR / LW 10G Ethernet.

● Manylebau Cyffredinol:

nodiadau:
1.1000BASE-LX. Tested gyda 27-1 PRBS. Gweler Adran I, Nodyn 5 ar gyfer cyflyrau RS0 am 1.25GB / s llawdriniaeth.
2.10GBASE-LR / LW. Tested gyda 231 - PRBS 1. Gweler Adran I, Nodyn 5 ar gyfer cyflyrau RS0 am 10.3 Gb / s llawdriniaeth.

● Manylebau Amgylcheddol:

Graddau Uchafswm Absolute
Tabl 1 - Graddfeydd Uchafswm Absolute

Amodau Gweithredu a Argymhellir
Tabl 2 - a Argymhellir Amodau Gweithredu

Nodweddion Optegol a Thrydanol
APS-P131G-20 (D): (FP a PIN, 1310nm, 20km Reach)
Tabl 3 - Nodweddion Optegol a Thrydanol

● Diagnostig Digidol Map Cof:
Mae'r transceivers darparu cynnwys cof ID cyfresol a gwybodaeth ddiagnostig am yr amodau gweithredu presennol gan y rhyngwyneb cyfresol 2-wifren (SCL, SDA). Mae'r wybodaeth ddiagnostig gyda graddnodi mewnol neu allanol graddnodi i gyd yn cael eu rhoi ar waith, gan gynnwys monitro pŵer a dderbyniwyd, monitro pŵer a drosglwyddir, rhagfarn monitro cyfredol, monitro foltedd cyflenwi a monitro tymheredd. Mae'r map cof maes data penodol diagnostig digidol diffinio fel a ganlyn.

Diffiniadau pin
pin Diagram

● Disgrifiad:

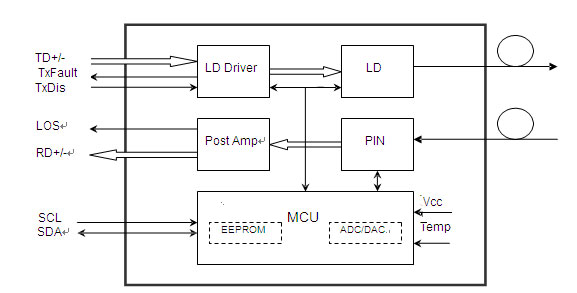

Mae'r transceivers SFP yw perfformiad uchel, modiwlau cost effeithiol sy'n cefnogi deuol data cyfradd 1.25Gbps / 1.0625Gbps a 20km pellter trosglwyddo gyda SMF. Mae transceiver yn cynnwys tair adran: trosglwyddydd laser FP, deuod llun PIN hintegreiddio gyda preamplifier traws-rhwystriant (TIA) ac uned rheoli MCU. Mae pob modiwl yn bodloni gofynion diogelwch laser dosbarth wyf. Mae'r transceivers yn gydnaws â Chytundeb Taliad Sengl Aml-Ffynhonnell (MSA) a SFF-8472. Am ragor o wybodaeth, cyfeiriwch at SFP MSA.

● Dimensiynau Mecanyddol:

● Archebu o wybodaeth:
