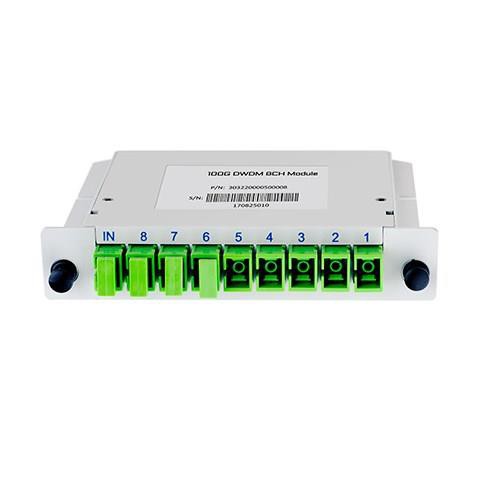

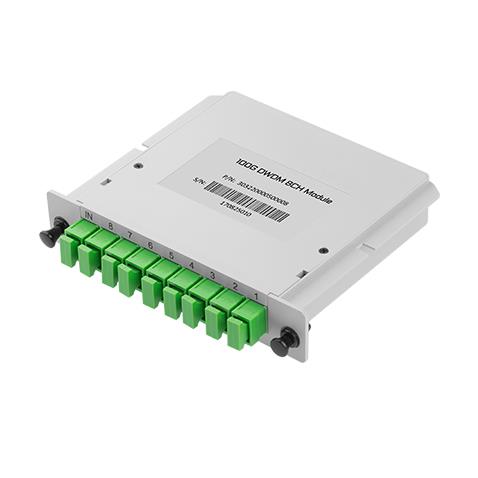

Mae modiwl blwch mewnosod DWDM o FOCC yn dechnoleg amlblecsio rhannu tonfedd sy'n seiliedig ar TFF (hidlydd ffilm denau), sydd ag amrywiaeth o donfedd a strwythur cyswllt; Mae'n MUX signalau optegol o donfeddau gwahanol i un ffibr optegol i'w trosglwyddo, neu'n dadelfennu signalau mewn ffibrau optegol yn signalau o donfeddau gwahanol gan ddefnyddio DEMUX ar y pen derbyn; Mae gan DWDM fylchau sianel 100 GHz, 200 GHz, Mae'n addas ar gyfer rhwydwaith cefnffyrdd pellter hir, capasiti mawr, neu nodau craidd MAN capasiti ultra-mawr, Fe'i defnyddir yn helaeth mewn telathrebu 5G, MAN, rhwydweithiau asgwrn cefn, canolfannau data, ac ati. .
 |  |

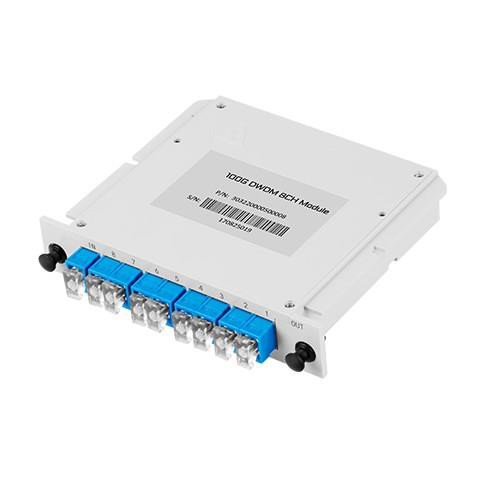

Modiwl LC
Modiwl SC |  |
Manyleb
| Eitemau | Uned | Modiwl blwch mewnosod DWDM | ||||||||
| Sianeli | CH | 4 | 8 | 12 | 18 |
| Tonfedd weithredol | nm | 1520 ~ 1600 | |||
| Bylchau sianel | GHz | 100G / 200G | |||
| Band trosglwyddo | nm | ITU ± 0.11 / ITU ± 0.25 | |||
| Colli mewnosod band trosglwyddo | dB | ≤1.5 | ≤2.5 | ≤2.5 (gyda sgip) | ≤3.5 (gyda sgip) |
| Ynysu Trosglwyddo Cyfagos | dB | ≥28 | |||
| Trosglwyddo Arwahanrwydd nad yw'n gyfagos | dB | ≥45 | |||
| Colled dychwelyd | dB | ≥45 | |||
| Cyfarwyddeb | dB | ≥50 | |||
| Ripple | dB | ≤0.5 | |||
| Dimensiwn y pecyn | mm | L130xW100xH25 、 L130xW100xH50 | |||
| Tymheredd gweithredu | ℃ | -40 ~ + 85 | |||
| Math o ffibr | Tiwb rhydd 900wm (neu addasu) | ||||
| Math o gysylltydd | SC / PC neu LC / PC (neu addasu) | ||||
Dull Gosod Cyfleus
Gellir defnyddio modiwl blwch mewnosod DWDM o FOCC yn annibynnol. Gellir ei ddefnyddio hefyd gyda rac 3U, Mae dyluniad maint blwch Mewnosod yn cydymffurfio â safon Q / CT 2295-2010.
 |  |
Customizable
Mae gan fodiwl blwch mewnosod DWDM FOCC amrywiaeth o strwythurau tonfedd a chyswllt, a gall hefyd ychwanegu porthladdoedd ehangu, ac ati yn ôl cwsmeriaid.
Modiwl blwch mewnosod DWDM MUX neu DEMUX Math cysylltedd type Math SC |  |
| porthladd | YN | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| 8CH | Tonfedd | COM | C28 | C27 | C26 | C25 | C24 | C23 | C22 | C21 |
| 4CH | Tonfedd | COM | / | / | / | / | C24 | C23 | C22 | C21 |
Modiwl blwch mewnosod DWDM MUX neu DEMUX Math o gysylltedd type Math LC |  |
| porthladd | YN | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| 16CH + ESTYN | Tonfedd (UP) | COM | C59 | C57 | C55 | C53 | C27 | C25 | C23 | C21 |
| Tonfedd (DN) | ESTYN | C60 | C58 | C56 | C54 | C28 | C26 | C24 | C22 | |
| 12CH + ESTYN | Tonfedd (UP) | COM | / | / | C40 | C36 | C32 | C28 | C24 | C20 |
| Tonfedd (DN) | ESTYN | / | / | C42 | C38 | C34 | C30 | C26 | C22 | |
Hawdd i'w Gosod 、 Adnabod Clir
Y dull gosod o flwch modiwl mewnosod a rac yw bwcl trwsio math rhybed, sydd wedi'i wneud o ddeunydd Neilon a gymeradwywyd gan UL94V-2. Mae'n hawdd ei osod a'i ddadosod.
Cydymffurfio â Safonau Rhyngwladol
Mae modiwl blwch mewnosod DWDM o FOCC yn cydymffurfio â RoHS, Bodlondeb TelcordiaGR-1209 a GR-1221.
 | Mewnosod Is Mae colled mewnosod is yn gwneud modiwl blwch mewnosod DWDM |
Ynysu Uwch Mae'r gwerth ynysu uwch yn galluogi ynysu signal yn ddigonol |  |
 | Technoleg Cynhyrchu Aeddfed Mae modiwl blwch mewnosod DWDM FOCC wedi aeddfedu |
